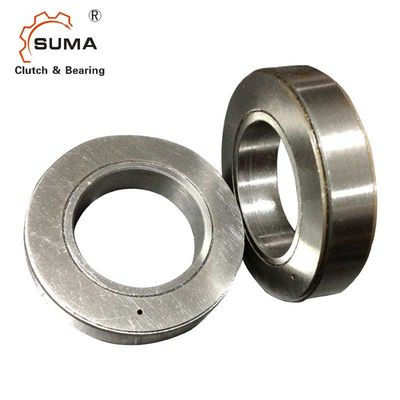

ASK60 60*95*18MM eine Möglichkeit laufen das Tragen frei, Endanschlag-Kupplung überlaufend
Eigenschaften
Art BITTEN ist eine Rollenart freilaufen das Tragen gestützt durch zwei Reihen von Rollenlagern. Es ist eine selbstständiger Staub geschützte Einheit, lieferte das geschmierte Fett. Außerhalb der Maße sind die selben wie ein Lager 60.series nominal.
Drehmomentübertragung muss durch ein Einpress auf dem inneren und Außenring sichergestellt werden. Deswegen Einpress, ist die Standardradialfreigabe C4. Die Störungstoleranzen sind auf freilaufen Maße und erlauben eine direkte Montage in einer Standard-Reihe 60.
Tragen des Standorts: Wellentoleranz sollte h6 sein, oder j6 der Außenring sollte in eine steife Wohnung zur Toleranz K6 gedrückt werden. Die Radiallagerbelastungskapazitäten werden in der Tabelle gegeben. Art BITTEN freiläuft kann Längsbelastung nicht annehmen. Im Falle solcher Lasten müssen Drucklager zur Verfügung gestellt werden.
Technische Daten
Modell | ASK60 |
Materail | GCr15 |
Innerer Durchmesser | 60mm |
Außendurchmesser | 95mm |
Stärke | 18mm |
Drehmomentkapazität | 250Nm |
Widerstand-Drehmoment | 25Ncm |
Maximale Überlaufgeschwindigkeit | 1800r/min |
Anwendung | Endanschlag, überlaufend |
Paket | Karton Paket/Holzverpackung |
Lieferfrist | 5-7 Tage |
Zahlungsbedingungen | TT, L/C, D/P, D/A, Western Union, Paypal |
Maße und Kapazitäten
Art | Größe | Tragen von Reihe | TKN 1) | nmax | Außendurchmesser | Höhe | Lagerbelastungen | Gewicht | Widerstanddrehmoment | |
Dynamisch | statisch | |||||||||
BITTEN Sie | DP6 (Millimeter) |
(Nanometer) |
(min-1) |
D (Millimeter) |
L (Millimeter) |
C (kN) |
C0 (kN) |
(Kilogramm) | TR (Ncm) |
|
40 | 6008 | 72 | 3500 | 68 | 15 | 16 | 20,6 | 0,25 | 15 | |
50 | 6010 | 125 | 2200 | 80 | 16 | 19,6 | 23,5 | 0,34 | 20 | |
60 | 6012 | 250 | 1800 | 95 | 18 | 25,3 | 35,1 | 0,5 | 25 |
ANMERKUNGEN
1) Tmax = 2 × TKN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
“ Beziehen Sie sich Montage und auf Wartungsanweisungsseite 16 bis 19
Befestigung des Beispiels
