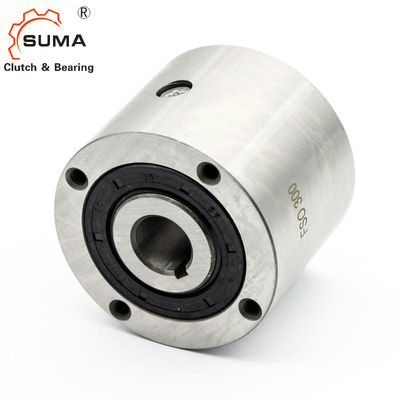

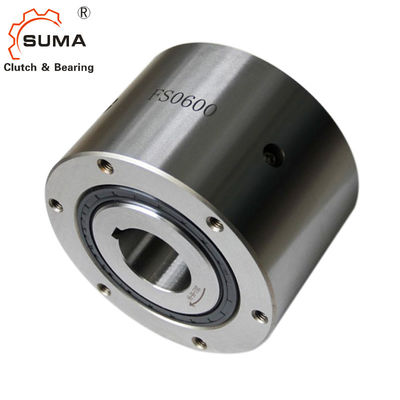

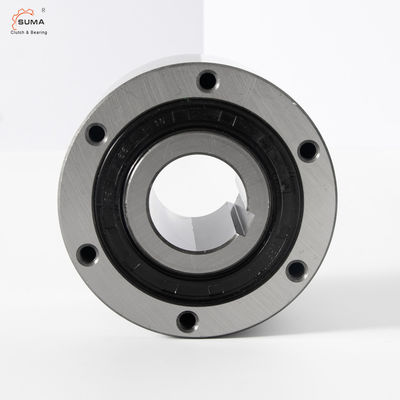

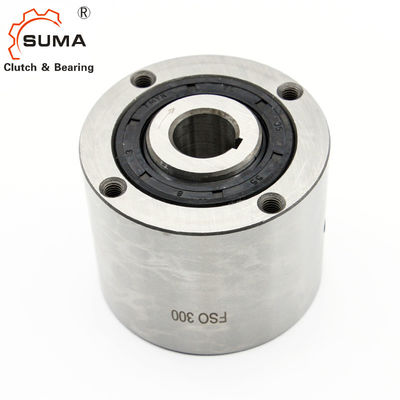

Endanschlag FSO400 HPI400 läuft eine die Weisen-Nocken-Kupplungs-Lager frei
Eigenschaften
Arten FSO, FSO-GR und HPI 300 bis 700 sind Keilnart freiläuft selbstständiges, versiegelt und Tragen gestützt, unter Verwendung zwei Kugellager.
Schmierung
Arten FSO und HPI sind ölverschmutzt und benutzen Standardwellenlippendichtungen.
Art FSO-GR ist einfetten geschmiert und können mit freien Druckringen des Kontaktes ausgerüstet werden.
Art HPI ist besonders für indexierende Hochgeschwindigkeitsanwendungen bestimmt.
Maße und Kapazitäten
Art | Größe |
Drehmoment TKN 1 [Nanometer] |
Überlauf von Geschwindigkeiten [min-1] |
MASS (MILLIMETER) | Schmiermittel | Gewicht | Drehmoment-Widerstand | |||||||||||||||
FSO FSO-GR HPI |
FSO nmax 2) |
FSO-GR nmax 3) |
dH7-bxh |
d4) Minute-maximal |
B -0,05 |
C | E | F | G | z | J | K | L | f | FSO | FSO. .GR | HPI | [Kilogramm] | TR [Ncm] | |||
300 | 379 | 3000/900 | 3600/900 | 15-5x5 | 12… 19 | 63,5 | 76,2 | 60,45 | 1,6 | 28,58 | 66,67 | 4 | M8 | 13 | M6 | 0,8 | 7 | 10 | 14 | 1,6 | 18 | |
400 | 407 | 2800/850 | 3600/850 | 18-6x6 | 12… 22 | 69,85 | 88,9 | 68,07 | 1,6 | 30 | 73 | 4 | M8 | 13 | M6 | 0,8 | 10 | 20 | 20 | 2,7 | 27 | |
500 | 1621 | 2500/800 | 3000/800 | 30-8x7 | 19… 33 | 88,9 | 107,95 | 85,73 | 1,6 | 45 | 92 | 4 | M8 | 16 | M6 | 1,5 | 22 | 35 | 35 | 4,8 | 31 | |
600 | 3105 | 2200/750 | 2400/750 | 45-14x9 | 24… 57 | 95,25 | 136,525 | 92,2 | 1,6 | 63,5 | 120,6 | 6 | M8 | 16 | M6 | 1,6 | 52 | 84 | 84 | 8,6 | 62 | |
700 | 6900 | 1600/450 | 2000/450 | 60-18x11 | 48… 82 | 127 | 180,975 | 123,85 | 1,6 | 90 | 158,75 | 8* | M10* | 20 | M6 | 1,6 | 168 | 280 | 280 | 19 | 156 |
ANMERKUNGEN
1) Maximales = 2 × T T KN „beziehen sich auf Auswahlseite 10 bis 13
2) Innenring/äußeres raceg
3) Innenring-/Außenringdruckring
4) bohren Zoll verfügbares auf Anfrage
5) nur für Überformatbohrung
Größe 600 > 50 Millimeter
Größe 700 > 75 Millimeter
*) beziehen sich 6 Löcher, die an 60° plus 2 Extra-löcher an 180° „äquidistant sind, Montage und auf Wartungsanweisungen
Montage und Koppelung
