Herkunftsort | China |
Markenname | SUMA |
Zertifizierung | ISO SGS |
Modellnummer | FE470Z |

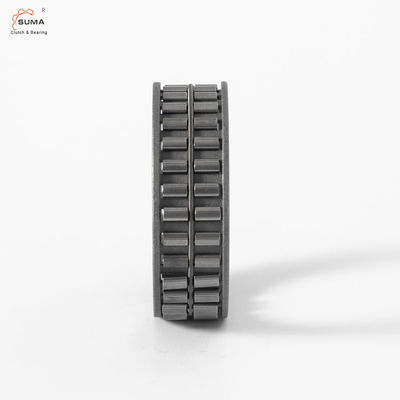

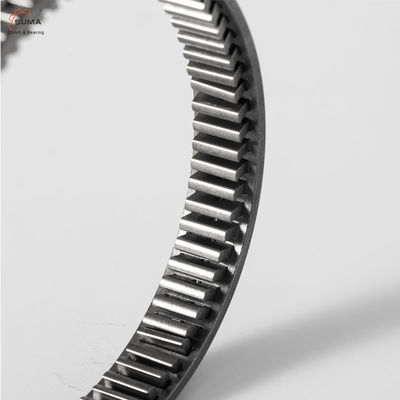

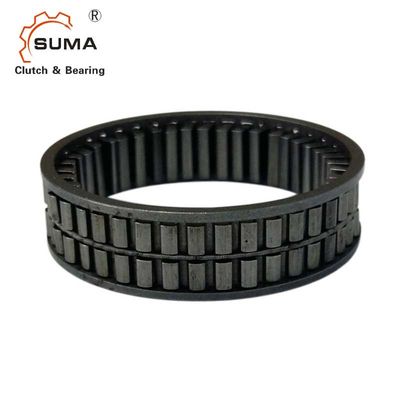

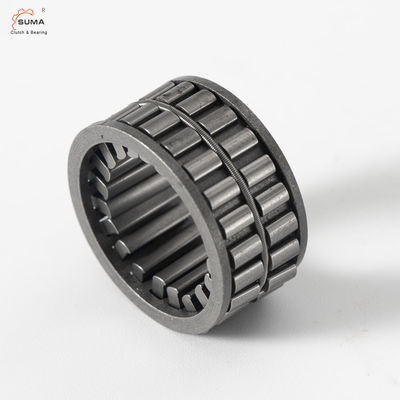

Kupplungs-Einsatzelemente FE470Z 62*70*11mm Freehweel
Eine Weisen-Keil-Kupplung
Eigenschaften
Der F.E. erklärte, dass Geschwindigkeits- und Drehmomentbewertungen auf der Benutzung von spezifizierten Toleranzen, von korrekten Installationstechniken und von Betriebstemperatur und von Lastszuständen unterhalb der spezifizierten Maxima abhängig sind.
Der F.E. erklärte, dass Temperaturbewertung für einen Spritzen Käfig ist.
Die Bewertung der maximalen Temperatur ist 170°C für einen Stahlkäfig.
Effektive Härtetiefe, Äquivalent, zum der Härtetiefe (CHD) zu umkleiden.
Technischer Parameter
Zeichnende Legende:
d = innerer Durchmesser D = Außendurchmesser W = Breite T = Drehmoment n = Umdrehungsgeschwindigkeit
Bezeichnung |
d [Millimeter] |
D [Millimeter] |
W [Millimeter] |
Tnom [Nanometer] |
nmax [U/min] |
Gewicht [Kilogramm] |
Einzelteil nein. |
F.E. 412 Z | 4 | 12 | 12 | 4 | 27.000 | 0,003 | 300393 |
F.E. 416 Z | 8 | 16 | 12 | 16 | 19.200 | 0,006 | 300400 |
F.E. 420 Z | 12 | 20 | 12 | 35 | 12.500 | 0,007 | 306041 |
F.E. 422 Z | 14 | 22 | 12 | 53 | 10.100 | 0,008 | 300405 |
F.E. 423 Z | 15 | 23 | 12 | 62 | 9.200 | 0,009 | 300411 |
F.E. 425 Z | 17 | 25 | 12 | 72 | 8.100 | 0,011 | 300415 |
F.E. 427 Z | 19 | 27 | 12 | 83 | 7.400 | 0,013 | 300422 |
F.E. 428 Z | 20 | 28 | 12 | 93 | 7.500 | 0,013 | 300430 |
F.E. 430 Z | 22 | 30 | 12 | 107 | 6.300 | 0,014 | 300435 |
F.E. 432 Z | 24 | 32 | 12 | 117 | 5.900 | 0,016 | 300439 |
F.E. 433 Z | 25 | 33 | 12 | 128 | 6.000 | 0,016 | 300445 |
F.E. 435 Z | 27 | 35 | 12 | 143 | 5.100 | 0,017 | 300448 |
F.E. 437 Z | 29 | 37 | 12 | 154 | 4.800 | 0,018 | 300455 |
F.E. 438 Z | 30 | 38 | 12 | 166 | 4.900 | 0,019 | 300460 |
F.E. 442 Z | 34 | 42 | 12 | 198 | 4.400 | 0,018 | 300463 |
F.E. 443 Z | 35 | 43 | 12 | 207 | 4.300 | 0,022 | 300469 |
F.E. 448 Z | 40 | 48 | 12 | 248 | 4.200 | 0,024 | 300478 |
F.E. 453 Z | 45 | 53 | 12 | 293 | 3.400 | 0,022 | 300482 |
F.E. 455 Z | 47 | 55 | 12 | 313 | 3.300 | 0,026 | 300487 |
F.E. 458 Z | 50 | 58 | 12 | 344 | 3.100 | 0,029 | 300489 |
F.E. 459 Z | 51 | 59 | 12 | 353 | 3.000 | 0,030 | 300494 |
F.E. 463 Z | 55 | 63 | 12 | 393 | 2.900 | 0,032 | 300497 |
F.E. 468 Z | 60 | 68 | 12 | 444 | 2.700 | 0,034 | 300501 |
F.E. 470 Z | 62 | 70 | 12 | 465 | 2.600 | 0,035 | 300505 |
F.E. 473 Z | 65 | 73 | 12 | 495 | 2.500 | 0,037 | 300508 |
F.E. 478 Z | 70 | 78 | 12 | 548 | 2.600 | 0,039 | 300511 |
FE488Z | 80 | 88 | 12 | 657 | 2.100 | 0,045 | 300514 |
F.E. 508 Z | 100 | 108 | 12 | 889 | 1.700 | 0,055 | 300519 |
F.E. 528 Z | 120 | 128 | 12 | 1.127 | 1.300 | 0,066 | 300522 |
F.E. 648 Z | 240 | 248 | 12 | 2.673 | 800 | 0,131 | 300524 |
