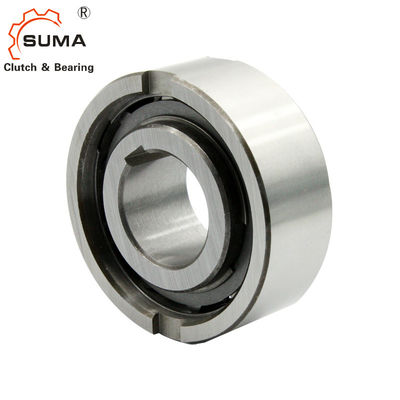

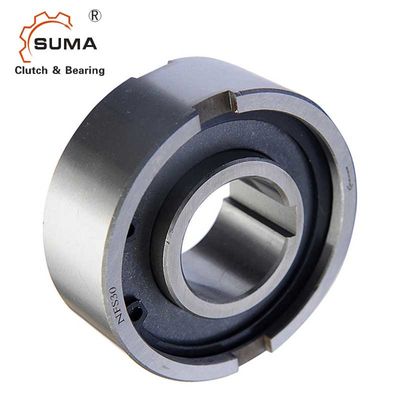

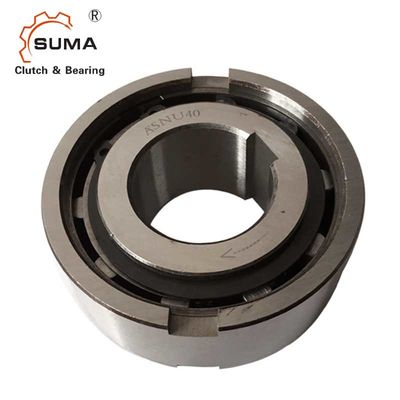

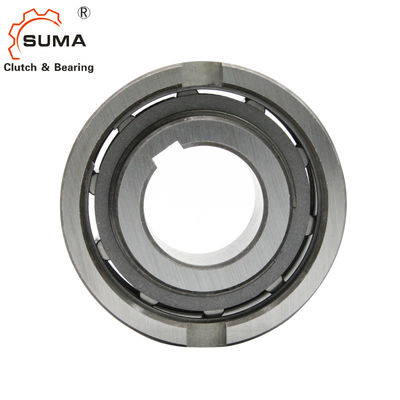

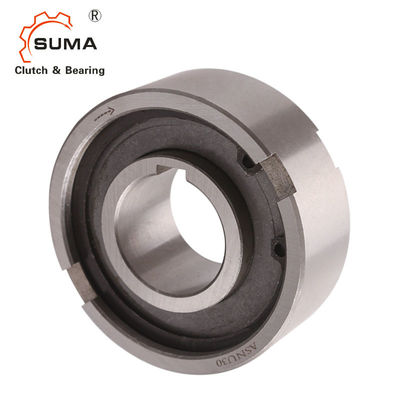

Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei
  • Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei

Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer ASNU50 NFS50 TFS50
Produkt-Details
Produktname:
Keilförmiges tragendes ASNU50 NFS50 TFS50
Material:
Wälzlagerstahl GCr15
Drehmoment-Kapazität:
1013Nm
Umdrehungsgeschwindigkeit:
850rpm
STÜCKGEWICHT:
1.74kg
Garantie:
1-jährig
GRÖSSE:
50*110*40mm
Soem:
nehmen Sie an
Markieren:

Weise NFS50 eins laufen Kupplung frei

,

Rollenkupplung der Weise ASNU50 eins

,

Zwängen Sie eine Möglichkeit freilaufen Kupplung

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD25-USD30 PER PIECE
Verpackung Informationen
Kartonkasten
Lieferzeit
10-15 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000pcs pro Monat
Produkt-Beschreibung

ASNU50 NFS50 TFS50 Einweg laufen Kupplungs-keilförmige Lager frei



Eigenschaften von Weisen-Kupplungs-Lagern der Rollen-eine





ASNU NFS TFS ist eine Rollenart freilaufen das gestützte Nichtlager. Das Tragen sind supporte Axil und Radialstrahllast.

Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.

Da ASNU NFS-Typ- einsweisenkupplung eine Rollenart ohne Lagergestell ist, werden Lager angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden.

Der Innenring wird zur Welle befestigt.

Der Außenring hat die positive Toleranz n6, zum einem Presse fitin einer Wohnung H7 zu geben.



Technische Daten von ASNU25 Weisen-Kupplungs-Lagern der Rollen-eins


Produktname Ein Weisenkupplungslager
Modell ASNU50 NFS50 TFS50
Material Chromstahl GCr15
Innerer Durchmesser 50mm
Außendurchmesser 110mm
Stärke 40mm
Drehmomentkapazität 125Nm
Umdrehungsgeschwindigkeit1013RPM
Gewicht 1.74kg
Paket Karton-Kasten/Holzkiste



Maße und Kapazitäten von ASNU25 Weisen-Kupplungs-Lagern der Rollen-eins

Art Größe



TKN1)

Überlauf

Geschwindigkeiten



Gewicht



Widerstanddrehmoment

ASNU

(NFS)

dH7 nimax2) namax3) Dn6 D5 L b t s e f TR
[Millimeter] [Nanometer] [min-1] [min-1] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Kilogramm] [Ncm]
8 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,07 1,6
12 12 3300 5000 35 28 13 4 1,4 2,4 0,6 0,3 0,06 1,6
15 30 2400 3600 42 37 18 5 1,8 2,4 0,8 0,3 0,11 1,9
17 49 2300 3400 47 40 19 5 2,3 2,4 1,2 0,8 0,15 1,9
20 78 2100 3100 52 42 21 6 2,3 2,4 1,2 0,8 0,19 1,9
25 125 1700 2600 62 51 24 8 2,8 2,4 1,2 0,8 0,38 5,6
30 255 1400 2200 72 60 27 10 2,5 2,4 1,8 1 0,54 14
35 383 1200 1900 80 70 31 12 3,5 2,4 1,8 1 0,74 16
40 538 1100 1700 90 78 33 12 4,1 2,5 1,8 1 0,92 38
45 780 1000 1600 100 85 36 14 4,6 2,5 1,8 1 1,31 43
50 1013 850 1350 110 92 40 14 5,6 2,5 1,8 1 1,74 55
60 1825 750 1050 130 110 46 18 5,5 3,6 2,6 1,5 2,77 110
70 2300 600 950 150 125 51 20 6,9 3,6 2,6 1,5 4,16 140
80 3275 550 850 170 140 58 20 7,5 3,6 2,6 1,5 6,09 180
90 5325 500 750 190 160 64 20 8 3,6 2,6 2 8,2 230
100 7250 450 680 215 175 73 24 8,5 3,6 2,6 2 12,6 380
120 13500 370 550 260 215 86 28 10 3,6 2,6 2,5 22 650
150 26625 300 460 320 260 108 32 12 3,6 3,6 2,5 42 1000
200 44500 230 350 420 350 138 45 16 7,6 3,6 3 93 2000


ANMERKUNGEN

ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,

andere Größen zu LÄRM 6885,3
1) maximale = 2 Zeiten T; T KN
2) Innenringüberschüsse
3) Außenringüberschüsse

Befestigung des Beispiels


Bilder

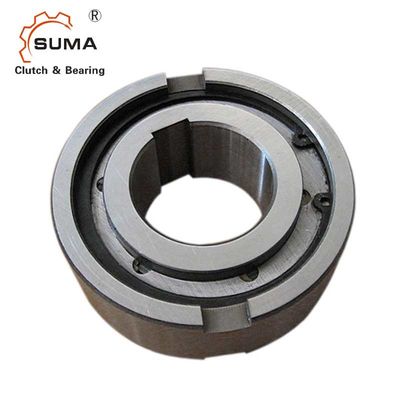

Keilförmige Weise ASNU50 NFS50 TFS50 laufen Kupplung frei 2
