DC5776A-N 16MM Weisen-Überholkupplung Stärke-eine ohne innere Außenringe
  • DC5776A-N 16MM Weisen-Überholkupplung Stärke-eine ohne innere Außenringe

DC5776A-N 16MM Weisen-Überholkupplung Stärke-eine ohne innere Außenringe

Herkunftsort China
Markenname SUMA
Zertifizierung ISO SGS
Modellnummer DC5776A-N
Produkt-Details
Produktname:
Eine Weisen-Kupplung, die DC5776A-N trägt
Material:
Wälzlagerstahl GCr15
Drehmoment-Kapazität:
604Nm
Umdrehungsgeschwindigkeit:
3300rpm
STÜCKGEWICHT:
0.12kg
Garantie:
1-jährig
GRÖSSE:
57.76*74.42*16mm
Soem:
nehmen Sie an
Markieren:

16MM eine Weisenüberholkupplung

,

DC5776A-N eins Weisenüberholkupplung

,

Weisentragen DC5776A-N Kupplung eine

Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1
Preis
USD6.5-USD9 PER PIECE
Verpackung Informationen
Kartonkasten
Lieferzeit
3-5 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit
1000pcs pro Monat
Produkt-Beschreibung

DC5776A-N 16MM Stärke-Keiln-Typ- einsweisen-Kupplungs-Lager



Kurze Einleitung des DC-Überholkupplungs-Lagers



Art DC ist eine Keilnart freilaufen Käfig ohne inneres oder Außenringe. Sie muss in einen Entwurf installiert sein, der Rennen, Lagergestell für die axialen und Radiallasten, Schmierung und das Versiegeln bereitstellt. Die DC-Art Version-n nimmt alle Arten Schmiermittel an, die z.Z. im Kraftübertragung equipement benutzt werden.


Oberflächenhärte des Fertigteils sollte HRC 60 bis 62, für eine Tiefe von 0,6 Millimeter-Minimum sein.

Kernhärte, zum HRC35 bis 45 zu sein.



Maße und Kapazitäten des DC-Überholkupplungs-Lagers




Größe







TKN1)

Überlauf von Geschwindigkeiten

Keilnraum





NEIN.

von den Clipn



Nein.

von den Keilen

Gewicht
nimax2) namax3) Øa+0.008
-0,005
Øc± 0,013 emin Ødmin Øbmax
[Nanometer] [min-1] [Minute -1] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter] [Millimeter]     [Kilogramm]
DC2222G-N 63 8600 4300 22,225 38,885 8.33±0.075 10 50 15 12 0,03
DC2776-N 119 6900 3400 27,762 44,422 8.33±0.075 13,5 58 18 14 0,055
DC3034-N 124 6300 3100 30,34 47 8.33±0.075 13,5 62 20 14 0,06
DC3175 (3C) - N 159 6000 3000 31,75 48,41 8.33±0.075 13,5 63 21 3 16 0,06
DC3809A-N 275 5000 2500 38,092 54,752 8.33±0.075 16 71 25 18 0,085
DC4127 (3C) - N 224 4600 2300 41,275 57,935 8.33±0.075 13,5 75 27 3 18 0,09
DC4445A-N 363 4300 2100 44,45 61,11 8.33±0.1 16 79 29 20 0,095
DC4972 (4C) - N 306 3800 1900 49,721 66,381 8.33±0.1 13,5 86 33 4 22 0,1
DC5476A-N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 24 0,11
DC5476A (4C) - N 525 3500 1700 54,765 71,425 8.33±0.1 16 92 36 4 24 0,13
DC5476B (4C) - N 769 3500 1700 54,765 71,425 8.33±0.1 21 92 36 4 24 0,18
DC5476C (4C) - N 990 3500 1700 54,765 71,425 8.33±0.1 25,4 92 36 4 24 0,2
DC5776A-N 604 3300 1600 57,76 74,42 8.33±0.1 16 98 38 26 0,11
DC6334B-N 806 3000 1500 63,34 80 8.33±0.1 21 104 42 26 0,175
DC7221 (5C) - N 675 2600 1300 72,217 88,877 8.33±0.1 13,5 115 48 5 30 0,14
DC7221B-N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 30 0,185
DC7221B (5C) - N 1279 2600 1300 72,217 88,877 8.33±0.1 21 115 48 5 30 0,21
DC7969C (5C) - N 2038 2400 1200 79,698 96,358 8.33±0.1 25,4 124 53 5 34 0,28
DC8334C-N 2055 2300 1100 83,34 100,000 8.33±0.1 25,4 132 55 34 0,27
DC8729A-N 1250 2200 1100 87,29 103,96 8.33±0.1 16 134 58 34 0,165
*-N DC10323A (5C) 1612 1800 900 103,231 ** 119,891 8.33±0.1 16 155 68 5 40 0,205
DC12334C*-N 4800 1500 750 123,340 ** 140,000 8.33±0.1 25,4 184 80 50 0,4
DC12388C (11C) 4875 1500 750 123,881 142,88 9.50±0.1 25,4 186 80 11 44 0,4

ANMERKUNGEN
1) maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 12 bis 19
2) Innenringüberschüsse
3) Außenringüberschüsse
*) ist der Verbindungsflansch des inneren Käfigs auf dem Gegenteil
Seite
**) Ausdehnung der Toleranz zum ± 0.013 zulässig



Befestigung des Beispiels

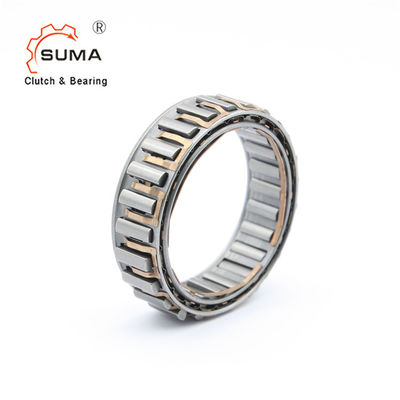

Bilder des DC-Überholkupplungs-Lagers


 DC5776A-N 16MM Weisen-Überholkupplung Stärke-eine ohne innere Außenringe 2

DC5776A-N 16MM Weisen-Überholkupplung Stärke-eine ohne innere Außenringe 3
