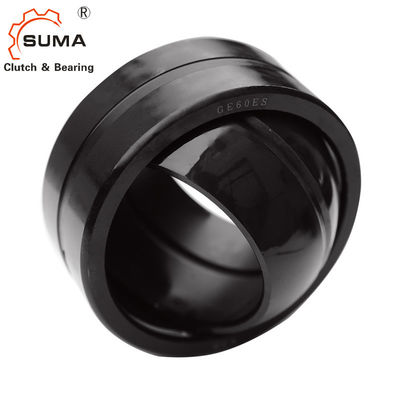

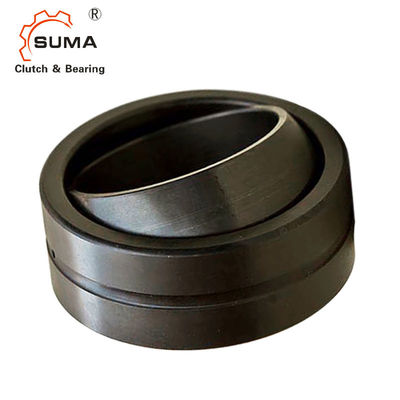

Kugelförmiges einfache Wellen-Lager GE90ES GE90ES 2RS
Eigenschaften
1, materiell: die inneren und die Außenringe sind Wälzlagerstahl (GCr15).
2, Wärmebehandlung: die inneren und die Außenringe werden und Phosphatieren gelöscht.

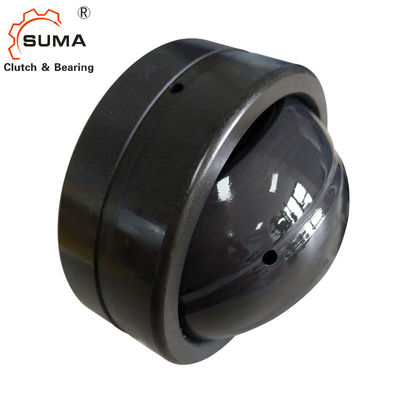

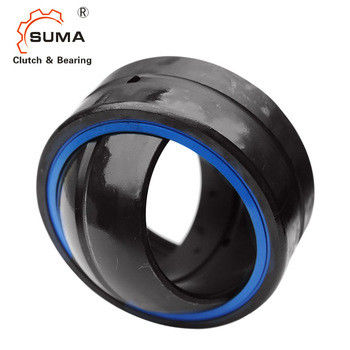

3, Struktur: Es gibt Ölrinne und Schmierloch im inneren und Außenring. Der Außenring hat einen axialen Schlitz. Dichtungsringe werden auf den beiden der Seiten befestigt.
4, die Gleitfläche beschichtet mit Schmiermittel des Pulvers MoS2.
5, Leistungsmerkmal: Es hat die Vorteile des Abnutzungswiderstands, der Korrosionsbeständigkeit und Selbstdes übereinstimmens. Es trifft auf die Maschine zu, die schwere Radiallast und axiale Last in einer Klein-streckenrichtung erfordert.
Maße und Kapazitäten
Modell |
Maße (Millimeter) | Lasts-Bewertungen kN |
Gewicht lbs |
|||||||||
d | D | B | C | DK | rs | ris |
a α ≈“ |
Dynamisch | Statisch | |||
GE4E | 4 | 12 | 5 | 3 | 8 | 0,3 | 0,3 | 16 | 2 | 10 | .007 | |
GE5E | 5 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | .008 | |
GE6E | 6 | 14 | 6 | 4 | 10 | 0,3 | 0,3 | 13 | 3,4 | 17 | .009 | |
GE8E | 8 | 16 | 8 | 5 | 13 | 0,3 | 0,3 | 15 | 5,5 | 27 | .018 | |
GE10E | 10 | 19 | 9 | 6 | 16 | 0,3 | 0,3 | 12 | 8,1 | 40 | .024 | |
GE12E | 12 | 22 | 10 | 7 | 18 | 0,3 | 0,3 | 10 | 10 | 53 | .033 | |
GE15ES | GE15ES 2RS | 15 | 26 | 12 | 9 | 22 | 0,3 | 0,3 | 8 | 16 | 84 | .059 |
GE17ES | GE17ES 2RS | 17 | 30 | 14 | 10 | 25 | 0,3 | 0,3 | 10 | 21 | 106 | .090 |
GE20ES | GE20ES 2RS | 20 | 35 | 16 | 12 | 29 | 0,3 | 0,3 | 9 | 30 | 146 | .262 |
GE25ES | GE25ES 2RS | 25 | 42 | 20 | 16 | 35,5 | 0,6 | 0,6 | 7 | 48 | 240 | .262 |
GE30ES | GE30ES 2RS | 30 | 47 | 22 | 18 | 40,7 | 0,6 | 0,6 | 6 | 62 | 310 | .337 |
GE35ES | GE35ES 2RS | 35 | 55 | 25 | 20 | 47 | 0,6 | 1 | 6 | 79 | 399 | .513 |
GE40ES | GE40ES 2RS | 40 | 62 | 28 | 22 | 53 | 0,6 | 1 | 7 | 99 | 495 | .673 |
GE45ES | GE45ES 2RS | 45 | 68 | 32 | 25 | 60 | 0,6 | 1 | 7 | 127 | 637 | .939 |
GE50ES | GE50ES 2RS | 50 | 75 | 35 | 28 | 66 | 0,6 | 1 | 6 | 156 | 780 | 1,20 |
GE55ES | GE55ES 2RS | 55 | 85 | 40 | 32 | 74 | 0,6 | 1 | 7 | 200 | 1000 | 2,07 |
GE60ES | GE60ES 2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 2,29 |
GE70ES | GE70ES 2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 3,41 |
GE80ES | GE80ES 2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 5,08 |
GE90ES | GE90ES 2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 6,05 |
GE100ES | GE100ES 2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 9,79 |
GE110ES | GE110ES 2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 10,60 |
GE120ES | GE120ES 2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 17,71 |
GE140ES | GE140ES 2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 24,24 |
GE160ES | GE160ES 2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 30,82 |
GE180ES | GE180ES 2RS | 180 | 260 | 105 | 80 | 225 | 1,1 | 1,1 | 6 | 1530 | 7650 | 41,00 |
GE200ES | GE200ES 2RS | 200 | 290 | 130 | 100 | 250 | 1,1 | 1,1 | 7 | 2120 | 10600 | 62,00 |
GE220ES | GE220ES 2RS | 220 | 320 | 135 | 100 | 275 | 1,1 | 1,1 | 8 | 2320 | 11600 | 78,00 |
GE240ES | GE240ES 2RS | 240 | 340 | 140 | 100 | 300 | 1,1 | 1,1 | 8 | 2550 | 12700 | 88,00 |
GE260ES | GE260ES 2RS | 260 | 370 | 150 | 110 | 325 | 1,1 | 1,1 | 7 | 3030 | 15190 | 113,00 |
GE280ES | GE280ES 2RS | 280 | 400 | 155 | 120 | 350 | 1,1 | 1,1 | 6 | 3570 | 17850 | 143,00 |
GE300ES | GE300ES 2RS | 300 | 430 | 165 | 120 | 375 | 1,1 | 1,1 | 7 | 3800 | 19100 | 172,00 |
