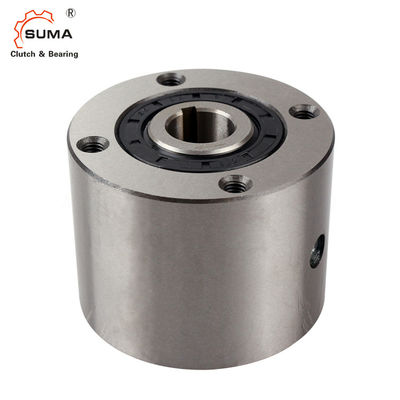

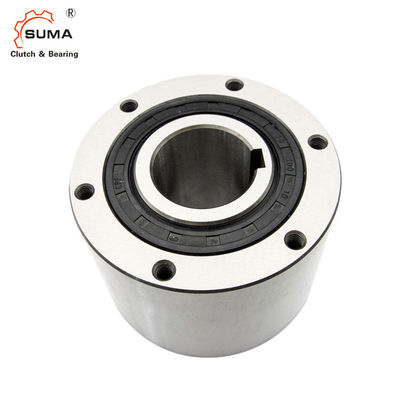

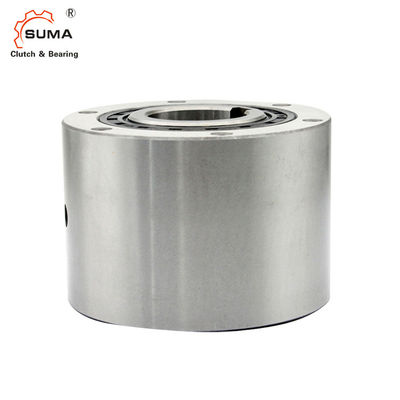

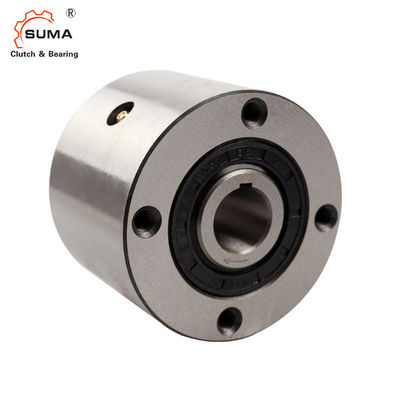

MX50 laufen nocken-Kupplungs-Lager der Rollen-1 Richtungsfrei
Installation und Verwendung
1. Für Installation fügen Sie die Kupplung in die Nabenbohrung eines Flaschenzuges, des Gangs oder der Speiche ein und schrauben Sie die Bolzen (Hochspannung) in die Gewindebohrungen in der Stirnfläche der Kupplung. Sehen Sie Illustration auf dem Recht.
2. Ein Einpress wird für MX-Reihenkupplungen für das Indexieren von Anwendungen angefordert, aber nicht 0,025 Millimeter wenn Presseinstallation übersteigt.
3. Justieren Sie die Seite des Schlüssels, um die Keilnute fest zu passen, aber erlauben Sie eine Freigabe zwischen der Spitze des Schlüssels und Keilnute.
4. Wenn Sie die Kupplung an einer Welle anbringen, wenden Sie Druck am Innenringende der Kupplung, aber nie am Außenring an.
5. Richtige Auswahl der Nocken-Kupplung liefert genaue indexierende Leistung. Eine Bremsanlage und ein backstopping Gerät auch werden erfordert möglicherweise für genauere Leistung.
6. Die Toleranz der Nabenbohrung sollte H6 oder H7 sein.
Maße und Kapazitäten
Modell | Drehmoment Kapazität |
Maximum. Index-Bewegung |
Bohrungs-Größe | B (h7) |
C | PCD D |
E | F | S |
Schmierung Neigung |
Trägheit Inner Rennen |
Widerstand Drehmoment |
Öl | Gewicht | ||
Durchmesser. | Keilnute | |||||||||||||||
(N·m) | (Zyklus/Minute) | (Kilogramm·m2) | (N·m) | (ml) | (Kilogramm) | |||||||||||
MX22 | 78,4 | 1200 | 22 | 6 × 2,8 | 80 | 95 | 77 | 80 | 12 | 35 | 16 | M6XP1.0 | 0,00015 | 0,47 | 80 | 3,3 |
MX35 | 235 | 1200 | 35 | 10 ×33 | 90 | 125 | 87 | 110 | 12 | 50 | 16 | M6XP1.0 | 0,000625 | 1,36 | 110 | 6,4 |
MX50 | 441 | 1200 | 50 | 14 × 3,8 | 100 | 155 | 97 | 140 | 14 | 70 | 16 | M8XP1.25 | 0,00275 | 2,68 | 190 | 10,6 |
MX70 | 784 | 1200 | 70 | 20 ×4.9 | 127 | 200 | 124 | 180 | 15 | 100 | 20 | M8XP1.25 | 0,013 | 5,15 | 340 | 21,3 |
Montage und Koppelung
