Rollen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | FK6206 FK6206 2RS |

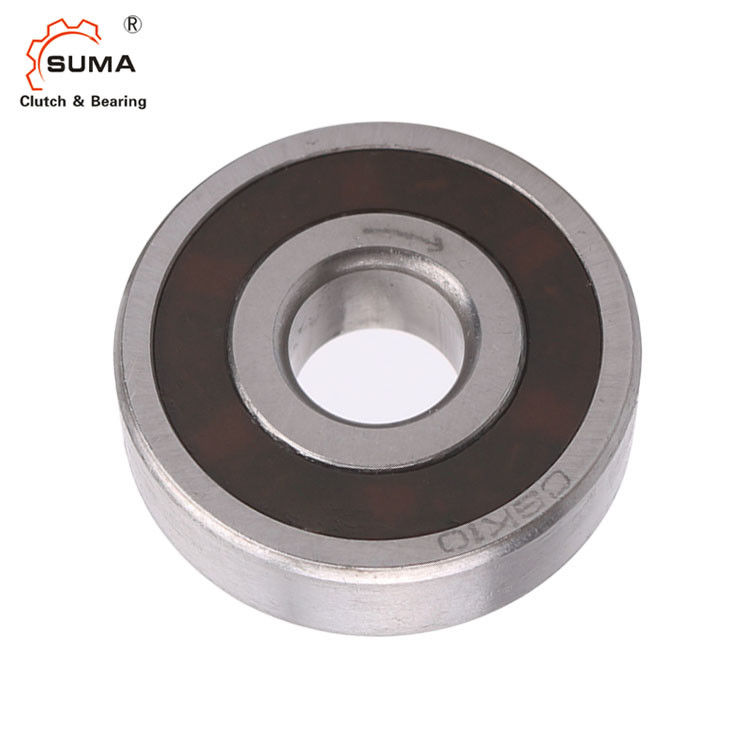

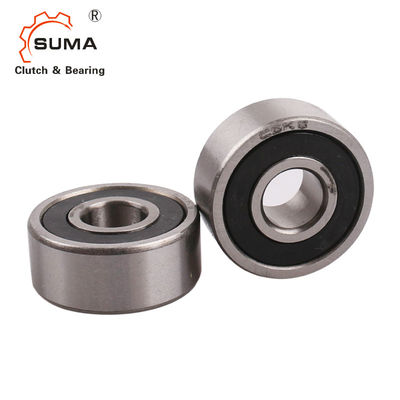

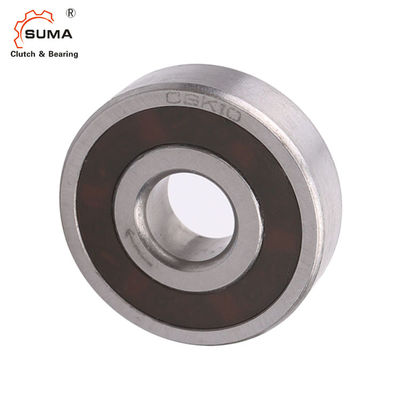

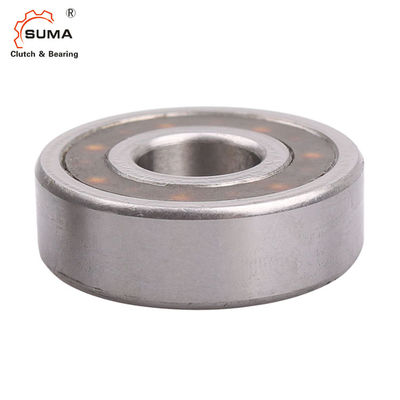

FK6206 FK6206 2RS 148Nm laufen Rollen-Kupplungs-Lager frei
Eigenschaften
Breite
12 / 14/15/16/17/18 Millimeter
Betriebstemperatur
max. 140°C
Höhere Temperaturen auf Anfrage
max. 110°C (Entwurf 2RS mit RS-Dichtungen)
Schmierung
Reihe FK 2RS mit Dichtungen
Betriebslebenszeitfettschmierung
Reihe FK ohne Dichtungsdisketten
Öl- oder Fettschmierung
Geliefert mit Korrosionsschutz.
Installation
Installationstoleranzen
Welle n6; Nabe N7
Passteile
Die Verhärtung und das Reiben der Passteile ist nicht notwendig. Säubern Sie gänzlich (frei einfetten) die Passteile in der Nähe von freilaufen Kupplung, vor der Herstellung das Einpress sowie laufen Sie die Ringe der Kupplung frei.
Lager
Laufen Sie Kupplung einschließt Ball und Rollenlager frei. Zusätzliches externes Lagergestell ist nicht notwendig.
Einpreßdruck
Einpreßdruck darf nicht an den Bällen angewendet werden.
Festklemmen von Richtung
Der Pfeil auf dem Innenring kennzeichnet die festklemmende Richtung des Innenrings.
Maße und Kapazitäten
Zeichnende Legende:
d = innerer Durchmesser D = Außendurchmesser W = Breite r = Randradius T = Drehmoment n = Umdrehungsgeschwindigkeit C = Tragfähigkeit
| Bezeichnung |
d [Millimeter] |
D [Millimeter] |
W [Millimeter] |
Tnom [Nanometer] |
nmax [U/min] |
Cdyn. [N] |
Cstat. [N] |
r [Millimeter] |
Gewicht [Kilogramm] |
Einzelteil nein. |
| FK 6203 | 17 | 40 | 12 | 53 | 10.800 | 6.245 | 3.441 | 1,0 | 0,07 | 301065 |
| FK 6203-RS | 17 | 40 | 12 | 53 | 3.700 | 6.245 | 3.441 | 1,0 | 0,07 | 301079 |
| FK 6204 | 20 | 47 | 14 | 60 | 7.500 | 6.869 | 4.268 | 1,5 | 0,12 | 301068 |
| FK 6204-2RS | 20 | 47 | 14 | 60 | 3.200 | 6.869 | 4.268 | 1,5 | 0,12 | 301087 |
| FK 6205 | 25 | 52 | 15 | 104 | 5.400 | 7.448 | 5.146 | 1,5 | 0,15 | 301070 |
| FK 6205-2RS | 25 | 52 | 15 | 104 | 2.800 | 7.448 | 5.146 | 1,5 | 0,15 | 301092 |
| FK 6206 | 30 | 62 | 16 | 148 | 5.100 | 7.859 | 6.066 | 1,5 | 0,23 | 301074 |
| FK 6206-2RS | 30 | 62 | 16 | 148 | 2.400 | 7.859 | 6.066 | 1,5 | 0,23 | 301103 |
| FK 6207 | 35 | 72 | 17 | 265 | 3.700 | 8.902 | 7.819 | 2,7 | 0,34 | 301077 |
| FK 6207-2RS | 35 | 72 | 17 | 265 | 1.900 | 8.902 | 7.819 | 2,7 | 0,34 | 301108 |
| FK 6208 | 40 | 80 | 18 | 267 | 3.700 | 8.902 | 7.752 | 2,7 | 0,45 | 301078 |
| FK 6208-2RS | 40 | 80 | 18 | 267 | 1.900 | 8.902 | 7.752 | 2,7 | 0,45 | 301110 |
| FK 6304-2RS | 20 | 52 | 15 | 104 | 2800 | 7448 | 5146 | 1,5 | 0,17 | 301098 |
Alle Spezifikationen für Reihen FK 2RS (mit Dichtungen) und Reihen FK (ohne Dichtungen)
Der spezifizierte Nennmoment basiert auf genügender Steifheit von Passteilen.
Umdrehungsgeschwindigkeit n für Reihe FK (ohne Dichtungen) = die inhärente Geschwindigkeit der Versammlungseinheit
Umdrehungsgeschwindigkeit n für Reihe FK 2RS (mit Dichtungen) = Geschwindigkeitsunterschied von Passteilen.
Der hintere Antriebsmoment wird durch die Speiche zurückgehalten. Die Speiche darf nicht in Position festgeklemmt werden. Sie muss ein 0,5-Zoll-Spiel in der der axialen und Radialrichtung haben.
FRHM-Endanschläge werden für eine Spielpassung geliefert. Klemmschrauben auf dem Innenring werden für axiales Zurückhalten, Wellenkrägen werden angefordert nicht zur Verfügung gestellt.
