| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CYR-1 3/4 |

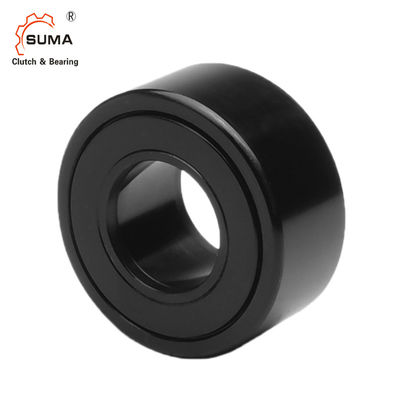

CYR-1 3/4 axialer leitender Yoke Stud Type Cam Follower
Einleitung
Abtastrollen und Bahnrollen von Grainger können einer Vielzahl von mechanischen Anwendungen widerstehen. Wählen Sie von sortierten Abtastrollearten, einschließlich Nadeln der vollen Ergänzung, Bolzen, den schweren Bolzen, gekrönt und Joch. Bahnrollen können Anwendungen mit einer Kombination von Radial- und axialen Lasten behandeln.
Maße und Kapazitäten
|
Keine Dichtungen Hinweis nein. |
Versiegelt Hinweis nein. |
Versiegelt Hinweis nein. |
OD (RD) Zoll |
Breite (W) Zoll |
Identifikation (b) Zoll |
Breite über Endplatten (W1) Zoll |
Durchmesser. Vom Ende Platte (e) Zoll |
Statische Kapazität Lbs |
Dynamische Kapazität Lbs |
| CYR-3/4 | CYR-3/4-S | CCYR-3/4-S | 0,75 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-7/8 | CYR-7/8-S | CCYR-7/8-S | 0,875 | 0,5 | 0,25 | 0,5625 | 39/64 | 4130 | 1660 |
| CYR-1 | CYR-1-S | CCYR-1-S | 1 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/8 | CYR-1 1/8-S | CCYR-1 1/8-S | 1,125 | 0,625 | 0,3125 | 0,6875 | 25/32 | 6120 | 2225 |
| CYR-1 1/4 | CYR-1 1/4-S | CCYR-1 1/4-S | 1,25 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 3/8 | CYR-1 3/8-S | CCYR-1 3/8-S | 1,375 | 0,75 | 0,375 | 0,8125 | 63/64 | 8500 | 3930 |
| CYR-1 1/2 | CYR-1 1/2-S | CCYR-1 1/2-S | 1,5 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 5/8 | CYR-1 5/8-S | CCYR-1 5/8-S | 1,625 | 0,875 | 0,4375 | 0,9375 | 1 3/32 | 11280 | 4840 |
| CYR-1 3/4 | CYR-1 3/4-S | CCYR-1 3/4-S | 1,75 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-1 7/8 | CYR-1 7/8-S | CCYR-1 7/8-S | 1,875 | 1 | 0,5 | 1,0625 | 1 1/4 | 15840 | 6385 |
| CYR-2 | CYR-2-S | CCYR-2-S | 2 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 1/4 | CYR-2 1/4-S | CCYR-2 1/4-S | 2,25 | 1,25 | 0,625 | 1,3125 | 1 13/32 | 21140 | 8090 |
| CYR-2 1/2 | CYR-2 1/2-S | CCYR-2 1/2-S | 2,5 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
| CYR-2 3/4 | CYR-2 3/4-S | CCYR-2 3/4-S | 2,75 | 1,5 | 0,75 | 1,5625 | 1 11/16 | 32900 | 11720 |
| CYR-3 | CYR-3-S | CCYR-3-S | 3 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 1/4 | CYR-3 1/4-S | CCYR-3 1/4-S | 3,25 | 1,75 | 1 | 1,8125 | 2 1/8 | 49820 | 15720 |
| CYR-3 1/2 | CYR-3 1/2-S | CCYR-3 1/2-S | 3,5 | 2 | 1,125 | 2,0625 | 2 7/16 | 63250 | 22800 |
| CYR-4 | CYR-4-S | CCYR-4-S | 4 | 2,25 | 1,25 | 2,3125 | 2 51/64 | 89540 | 29985 |
| CYR-5-S | CCYR-5-S | 5 | 2,75 | 1,75 | 2,875 | 3 9/16 | 135900 | 46575 | |
| CYR-6-S | CCYR-6-S | 6 | 3,25 | 2,25 | 3,375 | 4 15/32 | 160900 | 60000 | |
| CYR-7-S | CCYR-7-S | 7 | 3,75 | 2,75 | 3,875 | 5 3/16 | 213860 | 75380 | |
| CYR-8-S | CCYR-8-S | 8 | 4,25 | 3,255 | 4,5 | 4 3/8 | 288200 | 92200 | |
| CYR-9-S | CCYR-9-S | 9 | 4,75 | 3,755 | 5 | 5 1/16 | 366850 | 113260 | |
| CYR-10-S | CCYR-10-S | 10 | 5,25 | 4,255 | 5,5 | 5 15/32 | 431130 | 131545 |
