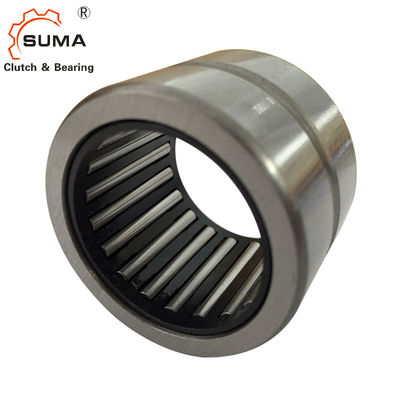

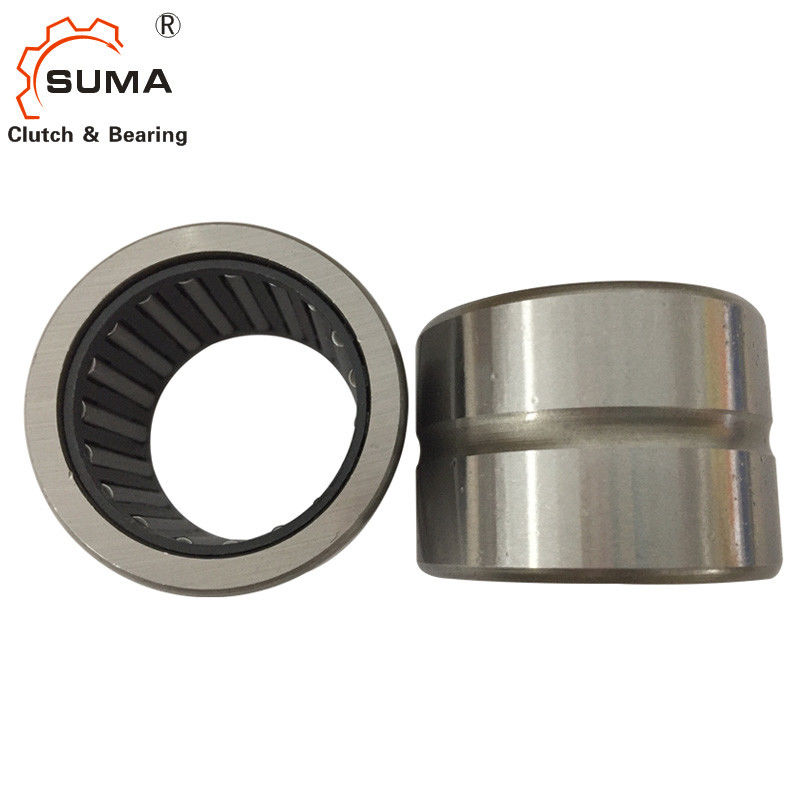

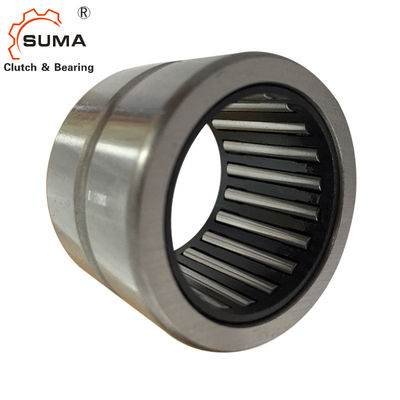

Nadel-Lager RNAO5 GCr15 Yoke Type 8MM
Abtastrollen sind eine spezifische Art Nadel oder Rollenlager, die, da der Name vorschlägt, Nocken folgen.
Sie benötigten möglicherweise Jochart stattdessen. Diese sind Siegelnadeln, die für minimale Reibung bestimmt sind.
Maße und Kapazitäten
Wellen-Durchmesser | Tragen von Bezeichnung | MassApprox | Borndary-Maße | Grundbeladungs-Bewertung | Grenzgeschwindigkeit | ||||
FW | D | C | E | CrDynamic | CorStatic | Öl | |||
Millimeter | g | Millimeter | N | U/min | |||||
5 | RNAO 5×10×8 TN | 2,8 | 5 | 10 | 8 | 8 | 2050 | 1720 | 27800 |
6 | RNAO 6×13×8 TN | 5 | 6 | 13 | 8 | 9 | 2300 | 1880 | 30000 |
7 | RNAO 7×14×8 TN | 5 | 7 | 14 | 8 | 10 | 2250 | 1950 | 31000 |
8 | RNAO 8×15×10 TN | 7,8 | 8 | 15 | 10 | 11 | 3050 | 3920 | 28000 |
10 | RNAO 10×17×10 TN | 9,1 | 10 | 17 | 10 | 13 | 3960 | 4500 | 20000 |
12 | RNAO 12×19×13.5 TN | 14 | 12 | 19 | 13,5 | 15 | 5400 | 7500 | 22000 |
RNAO 12×22×12 TN | 17,9 | 12 | 22 | 12 | 18 | 8950 | 8000 | 23000 | |
15 | RNAO 15×23×13 | 18,5 | 15 | 23 | 13 | 19 | 6500 | 8900 | 21100 |
16 | RNAO 16×24×13 | 19,8 | 16 | 24 | 13 | 20 | 6200 | 8400 | 21100 |
*RNAO 16×24×20 | 29,7 | 16 | 24 | 20 | 20 | 10200 | 14800 | 21100 | |
RNAO 16×28×12 | 29,7 | 16 | 28 | 12 | 22 | 9500 | 10500 | 18000 | |
17 | RNAO 17×25×13 | 21 | 17 | 25 | 13 | 21 | 9400 | 11600 | 18000 |
18 | RNAO 18×30×24 | 65 | 18 | 30 | 24 | 24 | 12100 | 16500 | 17600 |
20 | RNAO 20×28×13 | 24,5 | 20 | 28 | 13 | 24 | 7800 | 9600 | 16000 |
*RNAO 20×28×26 | 48,1 | 20 | 28 | 26 | 24 | 10080 | 20500 | 16000 | |
RNAO 20×32×12 | 36,6 | 20 | 32 | 12 | 26 | 10100 | 14100 | 16000 | |
22 | RNAO 22×30×13 | 25,2 | 22 | 30 | 13 | 26 | 9200 | 12000 | 14000 |
RNAO 22×35×16 | 58 | 22 | 35 | 16 | 29 | 10000 | 15500 | 16000 | |
25 | RNAO 25×35×17 | 49 | 25 | 35 | 17 | 29 | 10900 | 22000 | 15020 |
*RNAO 25×35×26 | 67,8 | 25 | 35 | 26 | 29 | 12400 | 25000 | 15020 | |
RNAO 25×37×16 | 59,2 | 25 | 37 | 16 | 32 | 15000 | 20900 | 12000 | |
*RNAO 25×37×32 | 108 | 25 | 37 | 32 | 32 | 25000 | 38900 | 12000 | |
26 | RNAO 26×39×13 | 59 | 26 | 39 | 13 | 30 | 87600 | 10200 | 15020 |
30 | RNAO 30×40×17 | 59 | 30 | 40 | 17 | 35 | 12600 | 24000 | 10050 |
*RNAO 30×40×26 | 92 | 30 | 40 | 26 | 35 | 16000 | 32000 | 10050 | |
RNAO 30×42×16 | 49,9 | 30 | 42 | 16 | 37 | 13000 | 23200 | 10050 | |
*RNAO 30×42×32 | 126 | 30 | 42 | 32 | 37 | 29500 | 47000 | 10050 | |
35 | RNAO 35×45×13 | 50 | 35 | 45 | 13 | 40 | 10200 | 22000 | 10000 |
RNAO 35×45×17 | 60 | 35 | 45 | 17 | 40 | 17800 | 24500 | 10000 | |
*RNAO 35×45×26 | 88 | 35 | 45 | 26 | 40 | 20500 | 40000 | 10000 | |
RNAO 35×47×16 | 75 | 35 | 47 | 16 | 42 | 20400 | 31500 | 10000 | |
RNAO 35×47×18 | 86 | 35 | 47 | 18 | 42 | 22500 | 35000 | 10000 | |
*RNAO 35×47×32 | 149 | 35 | 47 | 32 | 42 | 32000 | 55000 | 10000 | |
37 | RNAO 37×52×18 | 115 | 37 | 52 | 18 | 44 | 18900 | 35500 | 8800 |
40 | RNAO 40×50×17 | 72 | 40 | 50 | 17 | 45 | 15400 | 29880 | 8800 |
*RNAO 40×50×34 | 151 | 40 | 50 | 34 | 45 | 25186 | 57200 | 11000 | |
RNAO 40×55×20 | 144 | 40 | 55 | 20 | 47 | 26300 | 46100 | 10000 | |
*RNAO 40×55×40 | 268 | 40 | 55 | 40 | 48 | 54700 | 87000 | 10000 | |
42 | RNAO 42×57×20 | 132 | 42 | 57 | 20 | 50 | 26720 | 43700 | 10000 |
45 | RNAO 45×55×17 | 82,5 | 45 | 55 | 17 | 50 | 18000 | 36000 | 9000 |
*RNAO 45×62×40 | 368 | 45 | 62 | 40 | 53 | 42200 | 85050 | 9000 | |
50 | RNAO 50×62×20 | 140 | 50 | 62 | 20 | 55 | 20690 | 46860 | 7500 |
RNAO 50×65×20 | 162 | 50 | 65 | 20 | 58 | 23200 | 40540 | 7000 | |
*RNAO 50×65×40 | 321 | 50 | 65 | 40 | 58 | 39040 | 80600 | 7000 | |
55 | RNAO 55×68×20 | 157 | 55 | 68 | 20 | 60 | 22480 | 52074 | 6500 |
60 | RNAO 60×78×20 | 253 | 60 | 78 | 20 | 68 | 28500 | 65300 | 5550 |
RNAO 60×78×40 | 368 | 60 | 78 | 40 | 68 | 45000 | 99000 | 5550 | |
65 | RNAO 65×85×30 | 394 | 65 | 85 | 30 | 73 | 37000 | 90900 | 4900 |
70 | RNAO 70×90×30 | 488 | 70 | 90 | 30 | 78 | 40010 | 105000 | 5100 |
80 | RNAO 80×100×30 | 527 | 80 | 100 | 30 | 88 | 52000 | 139000 | 4890 |
85 | RNAO 85×105×25 | 449 | 85 | 105 | 25 | 93 | 48600 | 106000 | 4900 |
90 | RNAO 90×105×26 | 323 | 90 | 105 | 26 | 98 | 42519 | 129000 | 4900 |
RNAO 90×110×30, | 600 | 90 | 110 | 30 | 98 | 58100 | 152000 | 4900 | |
100 | RNAO 100×120×30 | 671 | 100 | 120 | 30 | 108 | 50000 | 158000 |
