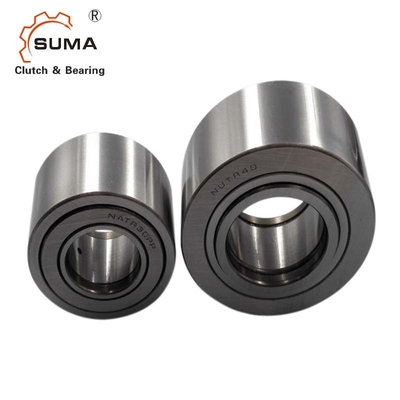

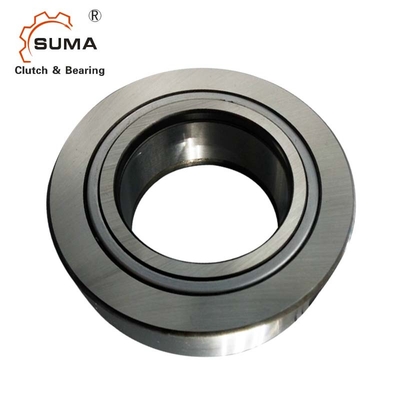

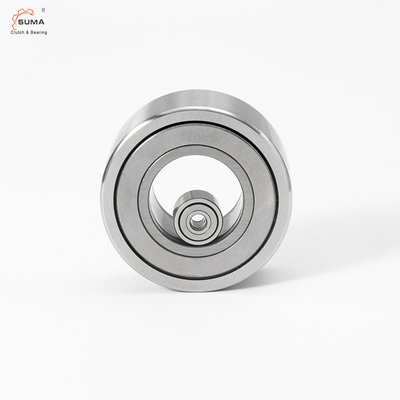

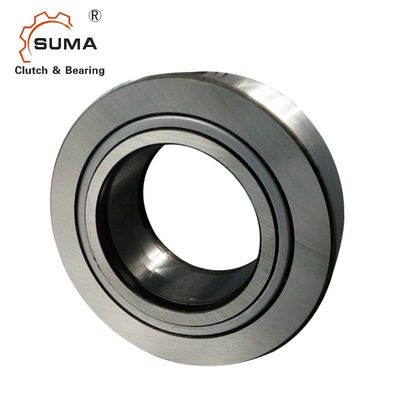

Harte Beanspruchung 12MM Yoke Type Track Roller Bearing NATR5 NATV5
Einleitung
Es schließt Nadeln der vollen Ergänzung, Bolzen, den schweren Bolzen mit ein, gekrönt und Joch. Bahnrollen können Anwendungen mit einer Kombination von Radial- und axialen Lasten behandeln. Joch-ähnliche Standardabtastrollen werden mit den Materialien und Enden konstruiert, die entworfen sind, um minimale Reibung zur Verfügung zu stellen. Die Außenringe kennzeichnen Hochkohlenstoff, Chromelagerstahlbau, und die Innenringe kennzeichnen den kohlenstoffarmen Bau des legierten Stahls, karburiert und auf dem Kanalbereich eingesatzhärtet.
Maße und Kapazitäten
Welle Durchmesser. |
Tragen von Bezeichnung | Grenzmaße | Gewicht | ||||||
Ohne Innenring |
Mit Innenring |
d | D | B | C | d1 | rs | g | |
Millimeter | Millimeter | Minute | |||||||
16 | NATR 5 | NATR 5 PP. | 5 | 16 | 12 | 11 | 12 | 0,15 | 14 |
NATV 5 | NATV 5 PP. | 5 | 16 | 12 | 11 | 12 | 0,15 | 15 | |
19 | NATR 6 | NATR 6 PP. | 6 | 19 | 12 | 11 | 14 | 0,15 | 20 |
NATV 6 | NATV 6 PP. | 6 | 19 | 12 | 11 | 14 | 0,15 | 21 | |
24 | NATR 8 | NATR 8 PP. | 8 | 24 | 15 | 14 | 19 | 0,3 | 41 |
NATV 8 | NATV 8 PP. | 8 | 24 | 15 | 14 | 19 | 0,3 | 42 | |
30 | NATR 10 | NATR 10 PP. | 10 | 30 | 15 | 14 | 23 | 0,6 | 64 |
NATV 10 | NATV 10 PP. | 10 | 30 | 15 | 14 | 23 | 0,6 | 65 | |
32 | NATR 12 | NATR 12 PP. | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 |
NATV 12 | NATV 12 PP. | 12 | 32 | 15 | 14 | 25 | 0,6 | 72 | |
35 | NATR 15 | NATR 15 PP. | 15 | 35 | 19 | 18 | 27 | 0,6 | 103 |
NATV 15 | NATV 15 PP. | 15 | 35 | 19 | 18 | 27 | 0,6 | 105 | |
40 | NATR 17 | NATR 17 PP. | 17 | 40 | 21 | 20 | 32 | 1 | 144 |
NATV 17 | NATV 17 PP. | 17 | 40 | 21 | 20 | 32 | 1 | 152 | |
47 | NATR 20 | NATR 20 PP. | 20 | 47 | 25 | 24 | 37 | 1 | 246 |
NATV 20 | NATV 20 PP. | 20 | 47 | 25 | 24 | 37 | 1 | 254 | |
52 | NATR 25 | NATR 25 PP. | 25 | 52 | 25 | 24 | 42 | 1 | 275 |
NATV 25 | NATV 25 PP. | 25 | 52 | 25 | 24 | 42 | 1 | 285 | |
62 | NATR 30 | NATR 30 PP. | 30 | 62 | 29 | 28 | 51 | 1 | 470 |
NATV 30 | NATV 30 PP. | 30 | 62 | 29 | 28 | 51 | 1 | 481 | |
72 | NATR 35 | NATR 35 PP. | 35 | 72 | 29 | 28 | 58 | 1,1 | 635 |
NATV 35 | NATV 35 PP. | 35 | 72 | 29 | 28 | 58 | 1,1 | 647 | |
80 | NATR 40 | NATR 40 PP. | 40 | 80 | 32 | 30 | 66 | 1,1 | 805 |
NATV 40 | NATV 40 PP. | 40 | 80 | 32 | 30 | 66 | 1,1 | 890 | |
85 | NATR 45 | NATR 45 PP. | 45 | 85 | 32 | 30 | 72 | 1,1 | 910 |
90 | NATR 50 | NATR 50 PP. | 50 | 90 | 32 | 30 | 76 | 1,1 | 960 |
NATV 50 | NATV 50 PP. | 50 | 90 | 32 | 30 | 76 | 1,1 | 990 |
