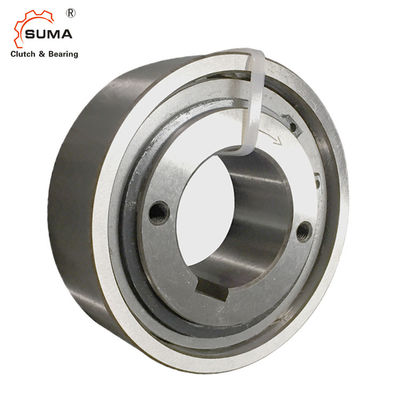

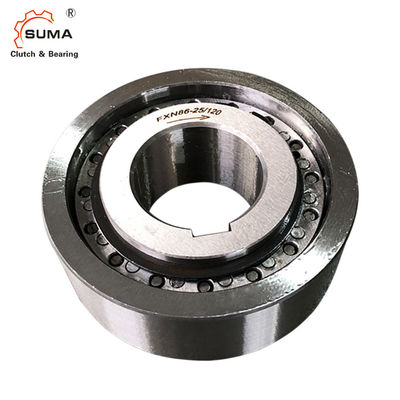

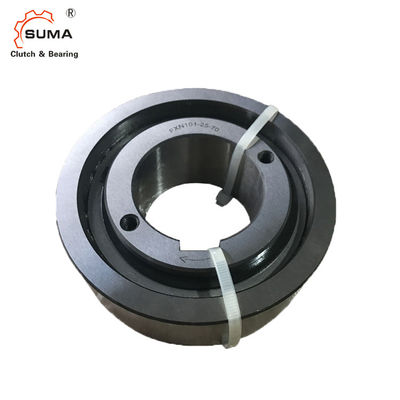

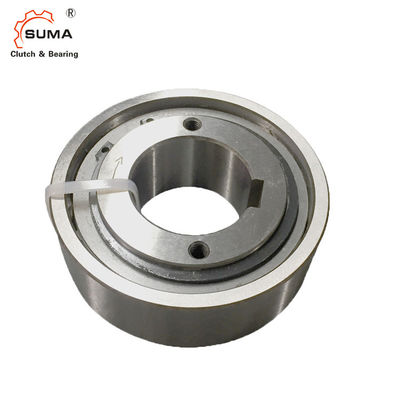

Internes FXN51-25/85 läuft Freilaufkupplungs-Lager frei
Eigenschaft
Intern läuft FXN sind Keil freiläuft ohne Lagergestell und mit Keilnstart X. frei. Der Keilnstart X stellt eine Abnutzung-freie frei- drehende Operation sicher, wenn der Innenring an der hohen Geschwindigkeit sich dreht. Der Außenring wird in das Kunde hous ing gedrückt. Dieses macht kompakt, die passenden möglichen Lösungen der Raumersparnis. Läuft FXN werden verwendet wie frei:
Endanschläge
Freilaufkupplungen
für Anwendungen mit Hochgeschwindigkeitsfreilaufoperation und wann verwendet als Freilaufkupplung mit langsamer treibender Operation. Nennmomente bis 20 500 Nanometer. Das Drehmoment wird auf den Außenring durch Einpress übertragen. Bohrungen bis 130 Millimeter. Viele Standardbohrungen sind verfügbar.
Maß und Kapazität
Das maximale übertragbare Drehmoment ist 2mal der spezifizierte Nennmoment. Sehen Sie Seite 14 für Bestimmung des Auswahldrehmoments.
Der theoretische Nennmoment beantragt nur ideale Konzentrizität zwischen dem inneren und dem Außenring. In der Praxis wird die Konzentrizität durch das Lagerspiel und Zentrierenfehler der bouring Teile des Wieherns beeinflußt. Dann treffen die Nennmomente, die in der Tabelle spezifiziert werden zu, während, ziehend in Erwägung, die die vorhandenen heraus laufen lassen (T.I.R.).
Höhere Geschwindigkeiten auf Anfrage.
Laufen Sie Größe frei | Millimeter | Millimeter | Bohrung d | Millimeter | Millimeter | max. Millimeter | B | D Millimeter | F | J | K Min. Millimeter | L |
Gewicht Kilogramm |
|
Standard | Millimeter | Millimeter | Millimeter | Millimeter | ||||||||||
Millimeter Millimeter | ||||||||||||||
FXN31 - 17/60 | 20* | 20* | 25 | 60 P6 | 55 | 31 | 85 | 24 | 0,3 | |||||
FXN31 - 17/62 | 20* | 20* | 25 | 62 P6 | 55 | 31 | 85 | 24 | 0,4 | |||||
FXN38 - 17/70 | 25* | 25* | 25 | 70 P6 | 62 | 38 | 90 | 24 | 0,4 | |||||
FXN46 - 25/80 | 25 | 30 | 35 | 80 P6 | 70 | 46 | 95 | 35 | 0,8 | |||||
FXN51 - 25/85 | 25 | 30 | 35 | 36 | 35 | 85 P6 | 75 | 51 | 105 | 35 | 0,8 | |||
FXN56 - 25/90 | 35 | 40 | 35 | 90 P6 | 80 | 56 | 110 | 35 | 0,9 | |||||
FXN61 - 19/95 | 30 | 35 | 40 | 45* | 26 | 95 P6 | 85 | 61 | 120 | 25 | 0,8 | |||
FXN61 - 19/106 | 30 | 35 | 40 | 45* | 25 | 106 H7 | 85 | 61 | 120 | 25 | 1,2 | |||
FXN66 - 25/100 | 35 | 40 | 45 | 48* | 30 | 100 P6 | 90 | 66 | 132 | 35 | 1,1 | |||
FXN66 - 25/110 | 35 | 40 | 45 | 48* | 40 | 110 P6 | 90 | 66 | 132 | 35 | 1,8 | |||
FXN76 - 25/115 | 45 | 55 | 60* | 40 | 115 P6 | 100 | 76 | 140 | 35 | 1,7 | ||||
FXN76 - 25/120 | 45 | 55 | 60* | 32 | 120 J6 | 100 | 76 | 140 | 35 | 1,8 | ||||
FXN86 - 25/125 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 125 P6 | 110 | 86 | 150 | 40 | 2,3 | |
FXN86 - 25/130 | 40 | 45 | 50 | 60 | 65 | 70* | 40 | 130 P6 | 110 | 86 | 150 | 40 | 2,6 | |
FXN 101 - 25/140 | 55 | 70 | 75 | 45 | 140 P6 | 125 | 101 | 175 | 50 | 3,1 | ||||
FXN 101 - 25/149 | 70 | 75 | 62 | 149 H6 | 125 | 101 | 175 | 62 | 4,2 | |||||
FXN 101 - 25/150 | 55 | 70 | 75 | 45 | 150 P6 | 125 | 101 | 175 | 50 | 3,6 | ||||
FXN 85 - 40/140 | 45 | 50 | 60 | 65 | 65 | 45 | 140 P6 | 125 | 85 | 175 | 60 | 3,2 | ||
FXN 85 - 40/150 | 45 | 50 | 60 | 65 | 65 | 45 | 150 P6 | 125 | 85 | 175 | 60 | 4,2 | ||
FXN 100 - 40/160 | 45 | 50 | 55 | 60 | 70 | 75 | 75 | 50 | 160 P6 | 140 | 100 | 190 | 60 | 5,1 |
FXN 105 - 50/165 | 80 | 80 | 62 | 165 P6 | 145 | 105 | 195 | 62 | 5,8 | |||||
FXN 120 - 50/198 | 60 | 65 | 70 | 75 | 80 | 95 | 95 | 70 | 198 H6 | 160 | 120 | 210 | 70 | 8,6 |
FXN 140 - 50/215 | 65 | 90 | 100 | 110 | 110 | 69 | 215 J6 | 180 | 140 | 245 | 70 | 14,0 | ||
FXN 170 - 63/258 | 70 | 85 | 100 | 120 | 130 | 80 | 258 H6 | 210 | 170 | 290 | 80 | 21,0 |
Anmerkungen:
1. Maximales = 2 × T T KN
2. Innenringüberschüsse
3. Außenringüberschüsse
Keilnute zu LÄRM 6885,1
Keilnute entsprechend LÄRM 6885, Seite 1 • Toleranz der Keilnutenbreite JS10.
* Keilnute entsprechend LÄRM 6885, Seite 3 • Toleranz der Keilnutenbreite JS10.
Befestigung des Beispiels
Intern laufen Sie FXN 38 - 17/70 NX als Endanschlag frei, vereinbart in einem Unterkunftadapter, um zu einem Elektromotor zu befestigen. Der dünne Außenring, der in die Wohnung gedrückt wird, ermöglicht einer Raum-leistungsfähigen passenden Lösung. Wegen der hohen Wellengeschwindigkeiten im Normalbetrieb (freilaufendes O-peration), stellt der Keilnstart X ein kontaktloses und folglich Abnutzung-freies Dauerbetrieb ation sicher.
Intern laufen Sie FXN 66 - 25/100 NX als Freilaufkupplung im Ausdehnungs-Antrieb einer Textilmaschine frei. Laufen Sie Installation wird gelöst kompakt mittels des dünnen Außenrings frei, der in das Schneckenrad gedrückt wird. Während der Einrichtung angetrieben die Maschine durch den Wurmgang und laufen Sie frei, der funktioniert, wenn es Operation fährt. Im Normalbetrieb (freilaufendes Operation ation), der Innenring, der auf den Hochgeschwindigkeitshauptantriebswellenüberschüssen und automatisch ist, den Ausdehnungs-Antrieb löst. Mit der hohen Überlaufgeschwindigkeit des Innenrings, wird die Art mit Keilnstart X benutzt; die Keile arbeiten in freilaufender Operation ohne Kontakt und sind folglich Abnutzung-frei.
Intern laufen Sie FXN 85 - 40/140 MX als Endanschlag frei, der zum Ende der ersten Inter- mittelbaren Welle eines Sporngetriebes im Antrieb eines Schrägfördererförderbandes gepasst wird. Im Falle eines Motors, das Förderband muss zu stoppen sicher gehalten werden, damit die Fördererwaren nicht den Gurt rückwärts ziehen und vielleicht schweren Schaden verursachen. Wegen der hohen Wellengeschwindigkeiten in Normalbetrieb ation (freie drehende Operation), stellt der Keilnstart X ein kontaktloses und folglich Abnutzung-freies c-ontinuo wir Operation sicher.
Intern läuft FXN sind ohne Lagergestell frei. Konzentrische Ausrichtung von innerem und von Außenring muss vom Kunden zur Verfügung gestellt werden.
Die zulässigen laufen heraus (T.I.R.) müssen beobachtet werden. Das Drehmoment wird auf den Außenring durch Einpress übertragen. Um das Drehmomente speci- zu übertragen, das in der Tabelle fied ist, muss der Außenring in einer Wohnung mit einem externen Durchmesser K. untergebracht werden. Die Wohnung wird vom Stahl- oder grauen Roheisen in der Mindestqualität GG-20 hergestellt. Wenn wir andere Unterkunftmaterialien oder kleinere externe Durchmesser verwenden, drängen wir Sie, mit uns betreffend das übertragbare Drehmoment in Verbindung zu treten. Die Toleranz der Unterkunftbohrung wird in der Tabelle unter Maß D. spezifiziert. Die Toleranz der Welle muss ISO h6 oder j6 sein.
Schmierung
Mit Geschwindigkeiten mehr als die Keilnabhebegeschwindigkeit, wird keine spezielle Schmierung angefordert; laufen Sie die wartungsfreien Funktionen frei. Beim Funktionieren unterhalb der Keilnabhebegeschwindigkeit, muss eine Ölschmierung vom qualitätsbestimmten zur Verfügung gestellt werden.
Beispiel für die Einrichtung
Laufen Sie Größe FXN 61 - 19/95, Art mit Keil frei
Start X und 35 Millimeter-Bohrung:
• FXN 61-19/95 NX, d = 35 Millimeter
