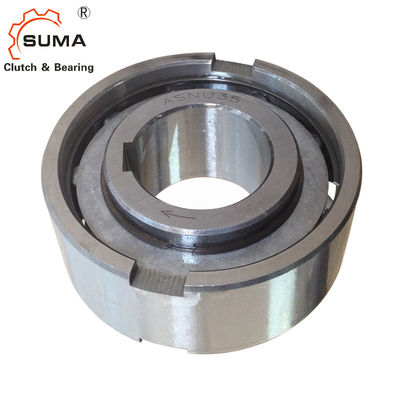

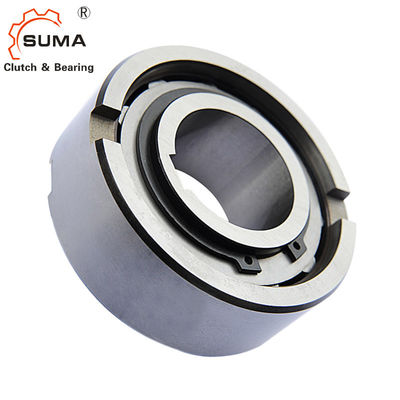

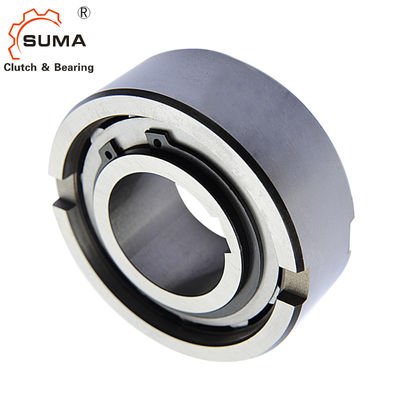

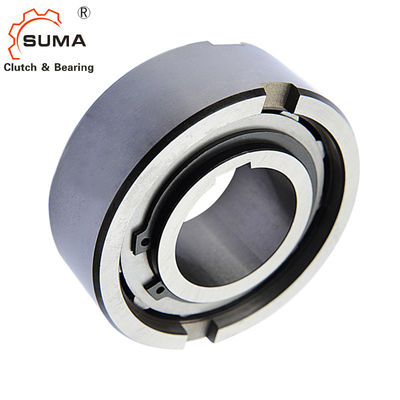

ASNU35 383 Rollen-Kupplungs-Lager Nanometer-Schmierungs-35*80*31MM
Eigenschaften
Art ASNU ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Nominaler Außendurchmesser ist der selbe wie eine Reihe 63. Kugellager.
Eine typische Anordnung ist, diese Art neben einem Lager innerhalb der gleichen Standorttoleranzen zu installieren,
Der Außenring hat die positive Toleranz n6, zum ein Einpress in einer Wohnung H7 zu geben. Zusätzliche Seitenkerben im Außenring stellen für positive Drehmomentübertragung zur Verfügung.
Wenn die Wohnung zur Toleranz K6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und von Außenring annehmen.
Technische Daten
Produktname | ein Weisenkupplungslager |
Modell | ASNU35 |
Material | Chromstahl GCr15 |
Innerer Durchmesser | 35mm |
Außendurchmesser | 84mm |
Drehmomentkapazität | 383Nm |
Gewicht | 0.74kg |
Paket | Karton-Kasten/Holzkiste |
Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union |
Lieferfrist | 10-15 Tage |
Maße und Kapazitäten
Art | Größe |
TKN1) |
Überlauf Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||||
ASNU (NFS) |
dH7 | nimax2) | namax3) | Dn6 | D5 | L | b | t | s | e | f | TR | ||
[Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
8 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,07 | 1,6 | |
12 | 12 | 3300 | 5000 | 35 | 28 | 13 | 4 | 1,4 | 2,4 | 0,6 | 0,3 | 0,06 | 1,6 | |
15 | 30 | 2400 | 3600 | 42 | 37 | 18 | 5 | 1,8 | 2,4 | 0,8 | 0,3 | 0,11 | 1,9 | |
17 | 49 | 2300 | 3400 | 47 | 40 | 19 | 5 | 2,3 | 2,4 | 1,2 | 0,8 | 0,15 | 1,9 | |
20 | 78 | 2100 | 3100 | 52 | 42 | 21 | 6 | 2,3 | 2,4 | 1,2 | 0,8 | 0,19 | 1,9 | |
25 | 125 | 1700 | 2600 | 62 | 51 | 24 | 8 | 2,8 | 2,4 | 1,2 | 0,8 | 0,38 | 5,6 | |
30 | 255 | 1400 | 2200 | 72 | 60 | 27 | 10 | 2,5 | 2,4 | 1,8 | 1 | 0,54 | 14 | |
35 | 383 | 1200 | 1900 | 80 | 70 | 31 | 12 | 3,5 | 2,4 | 1,8 | 1 | 0,74 | 16 | |
40 | 538 | 1100 | 1700 | 90 | 78 | 33 | 12 | 4,1 | 2,5 | 1,8 | 1 | 0,92 | 38 | |
45 | 780 | 1000 | 1600 | 100 | 85 | 36 | 14 | 4,6 | 2,5 | 1,8 | 1 | 1,31 | 43 | |
50 | 1013 | 850 | 1350 | 110 | 92 | 40 | 14 | 5,6 | 2,5 | 1,8 | 1 | 1,74 | 55 | |
60 | 1825 | 750 | 1050 | 130 | 110 | 46 | 18 | 5,5 | 3,6 | 2,6 | 1,5 | 2,77 | 110 | |
70 | 2300 | 600 | 950 | 150 | 125 | 51 | 20 | 6,9 | 3,6 | 2,6 | 1,5 | 4,16 | 140 | |
80 | 3275 | 550 | 850 | 170 | 140 | 58 | 20 | 7,5 | 3,6 | 2,6 | 1,5 | 6,09 | 180 | |
90 | 5325 | 500 | 750 | 190 | 160 | 64 | 20 | 8 | 3,6 | 2,6 | 2 | 8,2 | 230 | |
100 | 7250 | 450 | 680 | 215 | 175 | 73 | 24 | 8,5 | 3,6 | 2,6 | 2 | 12,6 | 380 | |
120 | 13500 | 370 | 550 | 260 | 215 | 86 | 28 | 10 | 3,6 | 2,6 | 2,5 | 22 | 650 | |
150 | 26625 | 300 | 460 | 320 | 260 | 108 | 32 | 12 | 3,6 | 3,6 | 2,5 | 42 | 1000 | |
200 | 44500 | 230 | 350 | 420 | 350 | 138 | 45 | 16 | 7,6 | 3,6 | 3 | 93 | 2000 |
ANMERKUNGEN
ASNU8-12, Keilnute ASNU200 zu LÄRM 6885. 1,
andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Befestigung des Beispiels
