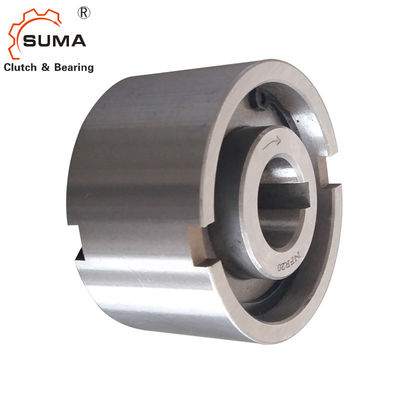

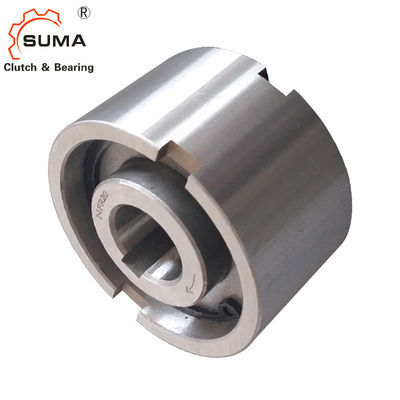

Kupplungs-Lager der Rollen-NFR20
Eigenschaften
Art NFR ist eine tragende Art freewheelwithout der gestützten Rolle jede mögliche Dichtung. Schmierung und Dichtung müssen sein
zur Verfügung gestellt von der Installation. Standardschmierung ist Öl. Einheiten der Größe 8 bis 20 benutzen Stahl auf Stahllagergestell

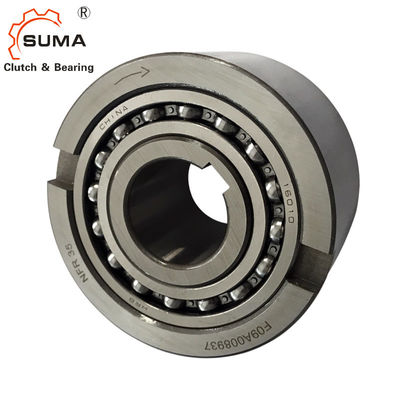

vom Innenring. Über Größe 25, zwei 160. die Reihenkugellager werden benutzt und geben eine höhere Überlaufgeschwindigkeit
Kapazität. Eine typische Anordnung wird umseitig gezeigt.
Der Innenring wird zur Welle befestigt. Der Außenring hat eine positive Toleranz n6, zum ein Einpress in einer Wohnung zu H7.Additional-Seitenkerben zu geben zur Verfügung stellen für positive Drehmomentübertragung. Die Wohnung muss genug zu stark sein nicht
erweitern Sie nach Versammlung.
Maße und Kapazitäten
Art | Größe | Überlauf von Geschwindigkeiten | Gewicht | |||||||||||
NFR (ANR-ANG) |
dH7 (Millimeter) |
TKN1 (Nanometer) |
Nimax2) (min-1) |
Namax3) (min-1) |
Dn6 (Millimeter) |
D2 (Millimeter) |
D4 (Millimeter) |
L (Millimeter) |
Ich (Millimeter) |
t (Millimeter) |
bH11 (Millimeter) |
r (Millimeter) |
r1 (Millimeter) |
(Kilogramm) |
8 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
12 | 20 | 1000 | 1000 | 37 | 20 | 30 | 20 | 3 | 6 | 1 | 1,5 | 0,1 | ||
15 | 78 | 850 | 850 | 47 | 26 | 37 | 30 | 3,5 | 7 | 1,5 | 1,5 | 0,3 | ||
20 | 188 | 650 | 650 | 62 | 37 | 52 | 36 | 3,5 | 8 | 2 | 2 | 0,6 | ||
25 | 250 | 2100 | 3600 | 80 | 40 | 68 | 40 | 0,2 | 4 | 9 | 2,5 | 2 | 1,2 | |
30 | 500 | 1700 | 3200 | 90 | 45 | 75 | 48 | 0,2 | 5 | 12 | 2..5 | 2 | 1,8 | |
35 | 663 | 1550 | 3000 | 100 | 50 | 80 | 53 | 1,2 | 6 | 13 | 2,5 | 2,5 | 2,4 | |
40 | 1100 | 1150 | 2600 | 110 | 55 | 90 | 63 | 2,2 | 7 | 15 | 3 | 2,5 | 3,3 | |
45 | 1500 | 1000 | 2400 | 120 | 60 | 95 | 63 | 2,2 | 7 | 16 | 3 | 2,5 | 4,0 | |
50 | 2375 | 800 | 2150 | 130 | 70 | 110 | 80 | 2,7 | 8,5 | 17 | 3,5 | 3 | 5,7 | |
55 | 2550 | 750 | 2000 | 140 | 75 | 115 | 80 | 4,2 | 9 | 18 | 3,5 | 3 | 6,5 | |
60 | 4250 | 650 | 1900 | 150 | 80 | 125 | 95 | 3,2 | 9 | 18 | 3,5 | 3,5 | 8,9 | |
70 | 5875 | 550 | 1750 | 170 | 90 | 140 | 110 | 1,1 | 9 | 20 | 3,5 | 3,5 | 13,5 | |
80 | 10000 | 500 | 1600 | 190 | 105 | 160 | 125 | 0 | 9 | 20 | 4 | 3,5 | 19,0 | |
90 | 17250 | 450 | 1450 | 215 | 120 | 180 | 140 | 0,6 | 11,5 | 24 | 4 | 4 | 27,2 | |
100 | 79625 | 350 | 1250 | 260 | 140 | 210 | 150 | 2,6 | 14,5 | 28 | 4 | 4 | 44,5 | |
130 | 34750 | 250 | 1000 | 300 | 160 | 240 | 180 | 2 | 17,5 | 32 | 5 | 5 | 68,0 |
Montage und Koppelung
