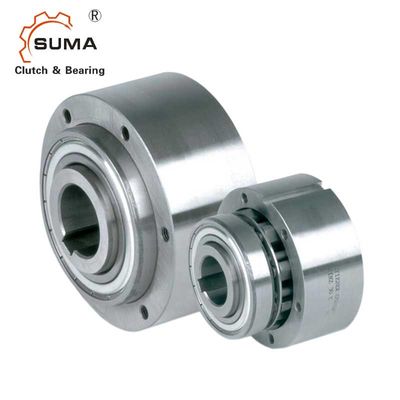

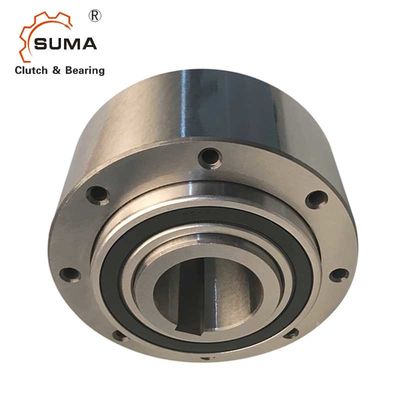

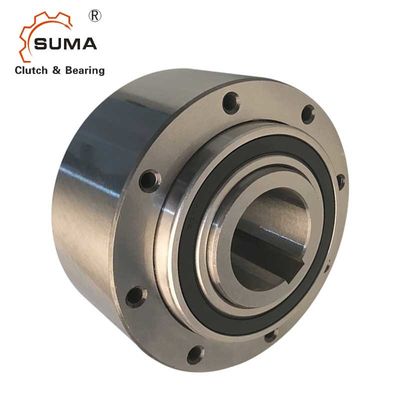

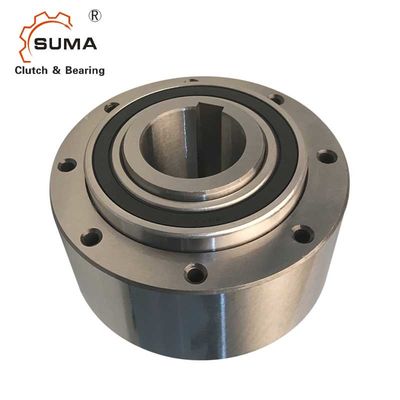

Weise AL50 eins laufen Wälzlagerstahl der Rollen-GCr15 frei

Weise AL50 eins laufen Wälzlagerstahl der Rollen-GCr15 frei

Eigenschaften

Schreibt AL, ALPE sind Rollenart freiläuft. Diese Einheiten sind ein Teil des Baukastenprinzips. Sie sind das Tragen gestützt, unter Verwendung zwei 160. Reihenlager und Ölschmierung erfordern. Diese Einheiten werden in den Entwürfen benutzt möglicherweise, die Ölschmierung bereitstellen und versiegeln als auf dem Beispiel umseitig.
Die Lager dürfen nicht axial betont werden. Gewöhnlich werden Arten AL, ALPE mit Standardabdeckungen benutzt, die entworfen sind, um Drehmoment zu übertragen, und Ölschmierung und -c$versiegeln liefern. Normalerweise werden diese Abdeckungen in den Paaren entsprechend den Kombinationen benutzt, die auf den nächsten Seiten gezeigt werden.
Der Außenring des AL-Modells ist einfach, jede mögliche Komponente zu empfangen und zu zentrieren, die zur Toleranz H7 gebohrt wird. Drehmoment wird durch Bolzen durch die Abdeckung in diesem Fall übertragen.
Schreibt AL, ALPE sind identisch, außer dass Art ALPE hat eine Keilnute auf dem Außendurchmesser, zum des Drehmoments zu übertragen.
Zwei Papierdichtungen werden mit jeder zwischen geliefert den Außenring und die Abdeckungen gesetzt zu werden Einheit.

Maße und Kapazitäten

ANMERKUNGEN

1) Maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
2) Innenringüberschüsse, Werte ohne Lippendichtungen
3) Außenringüberschüsse
Keilnute zu LÄRM 6885,1
4) umfasst das Maß L bis zu Größe 50 das jedes
starke auf beiden Gesichtern gelegen Papierdichtungen von 0,25 Millimeter,
“ Beziehen Sie sich Montage und auf Wartungsanweisungen
Seite 16 bis 19
