Endanschlag-Nocken-Kupplung GL12 GLP12 der Keiln-H6 Toleranz-55Nm
Eigenschaften
GL-Art läuft frei, 160 zu haben. Reihenkugellager, die benutzt werden, um den Innenring mit dem Außenring zu zentrieren. die Drehmomentkräfte werden von der Welle dem Innenring mittels des Schlüssels und vom Außenring dem externen Bereich mittels der Schrauben übertragen. Wellentoleranzen müssen h6 oder j6 und Außenringschlüsseltoleranzen h7 sein. entweder Fett oder Ölschmierung müssen an angewendet werden freiläuft vor der Operation und die Anweisungen befolgen, die auf Seite 12 erteilt werden. Jedes laufen wird geliefert mit zwei Papierdichtungen frei, die zwischen den Außenring und die Flansche eingefügt werden müssen. Wenn sie nicht benutzt werden, laufen Sie könnte stark beschädigt sein frei.
Technische Daten
Produktname | Weisen-Keiln-Lager GL GLP einer |
Modell | GL GLP |
Material | GCr15 |
Paket | Karton-Kasten/Holzkiste, Flaschenzug, usw. |
Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union |
Lieferfrist | 2-4 Tage für die Probe, 7 Tage für Großauftrag |
Maße und Kapazitäten
Modell | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | nMAX min-1 |
TN | Widerstand Drehmoment |
Gewicht | |
Millimeter | Inner Rennen |
Äußer Rennen |
Nanometer | Nanometer | Kilogramm | ||||||||||
GL 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4000 | 5600 | 55 | 0,11 | 0,5 |
GL 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 3700 | 5300 | 125 | 0,15 | 0,8 |
GL 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
GL 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 2200 | 3600 | 288 | 0,36 | 1,5 |
GL 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 1800 | 3300 | 500 | 0,40 | 2,2 |
GL 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 1500 | 3000 | 735 | 0,60 | 3,0 |
GL 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
GL 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
GL 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 850 | 2200 | 2125 | 1,28 | 7,2 |
GL 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 750 | 2000 | 2625 | 1,50 | 8,6 |
GL 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 650 | 1900 | 3500 | 1,60 | 10,5 |
GL 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 550 | 1700 | 5750 | 3,60 | 13,5 |
GL 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 500 | 1600 | 8500 | 3,60 | 18,2 |
GL 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 450 | 1500 | 14500 | 6,80 | 28,5 |
GL 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 350 | 1250 | 20000 | 8,80 | 42,5 |
GL 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 300 | 1100 | 25000 | 12,00 | 56,0 |
GL 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 250 | 1000 | 31250 | 12,50 | 65,0 |
GL 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 200 | 800 | 70000 | 13,50 | 138,0 |
Modell | dH7 | Dh6 | L | L1 | L2 | D1 | D2 | D3 | z | g* | bH8 | t | nMAX min-1 |
TN | Widerstand Drehmoment |
Gewicht | |
Millimeter | Millimeter | Inner Rennen |
Äußer Rennen |
Nanometer | Nanometer | Kilogramm | |||||||||||
GLP 12 | 12 | 62 | 42 | 27 | 20 | 42 | 20 | 51 | 3 | ɸ5.5 | 4 | 2 | 4000 | 5600 | 55 | 0,11 | 0,5 |
GLP 15 | 15 | 68 | 52 | 32 | 28 | 47 | 25 | 56 | 3 | M5 | 5 | 3 | 3700 | 5300 | 125 | 0,15 | 0,8 |
GLP 20 | 20 | 75 | 57 | 39 | 34 | 55 | 30 | 64 | 4 | M5 | 6 | 3,5 | 2700 | 4600 | 181 | 0,18 | 1,0 |
GLP 25 | 25 | 90 | 60 | 40 | 35 | 68 | 40 | 78 | 4 | M6 | 8 | 4 | 2200 | 3600 | 288 | 0,36 | 1,5 |
GLP 30 | 30 | 100 | 68 | 48 | 43 | 75 | 45 | 87 | 6 | M6 | 8 | 4 | 1800 | 3300 | 500 | 0,40 | 2,2 |
GLP 35 | 35 | 110 | 74 | 51 | 45 | 80 | 50 | 96 | 6 | M6 | 10 | 5 | 1500 | 3000 | 735 | 0,60 | 3,0 |
GLP 40 | 40 | 125 | 86 | 59 | 53 | 90 | 55 | 108 | 6 | M8 | 12 | 5 | 1200 | 2600 | 1040 | 0,84 | 4,6 |
GLP 45 | 45 | 130 | 86 | 59 | 53 | 95 | 60 | 112 | 8 | M8 | 14 | 5,5 | 1000 | 2400 | 1125 | 0,94 | 4,7 |
GLP 50 | 50 | 150 | 94 | 72 | 64 | 110 | 70 | 132 | 8 | M8 | 14 | 5,5 | 850 | 2200 | 2125 | 1,28 | 7,2 |
GLP 55 | 55 | 160 | 104 | 72 | 66 | 115 | 75 | 138 | 8 | M10 | 16 | 6 | 750 | 2000 | 2625 | 1,50 | 8,6 |
GLP 60 | 60 | 170 | 114 | 89 | 78 | 125 | 80 | 150 | 10 | M10 | 18 | 7 | 650 | 1900 | 3500 | 1,60 | 10,5 |
GLP 70 | 70 | 190 | 134 | 108 | 95 | 140 | 90 | 168 | 10 | M10 | 20 | 7,5 | 550 | 1700 | 5750 | 3,60 | 13,5 |
GLP 80 | 80 | 210 | 144 | 108 | 100 | 160 | 105 | 185 | 10 | M10 | 22 | 9 | 500 | 1600 | 8500 | 3,60 | 18,2 |
GLP 90 | 90 | 230 | 158 | 125 | 115 | 180 | 120 | 206 | 10 | M12 | 25 | 9 | 450 | 1500 | 14500 | 6,80 | 28,5 |
GLP 100 | 100 | 270 | 182 | 131 | 120 | 210 | 140 | 240 | 10 | M16 | 28 | 10 | 350 | 1250 | 20000 | 8,80 | 42,5 |
GLP 120 | 120 | 310 | 202 | 152 | 140 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 300 | 1100 | 25000 | 12,00 | 56,0 |
GLP 130 | 130 | 310 | 212 | 168 | 152 | 240 | 160 | 278 | 12 | M16 | 32 | 11 | 250 | 1000 | 31250 | 12,50 | 65,0 |
GLP 150 | 150 | 400 | 246 | 194 | 180 | 310 | 200 | 360 | 12 | M20 | 36 | 12 | 200 | 800 | 70000 | 13,50 | 138,0 |
t maximale = 2 x T n
Seite 1 des Keilnutenlärms 6885
*GLP12 hat 3 x ø5,5 durch Löcher
1) ist Innenring schneller als Außenring
2) ist Außenring schneller als Innenring

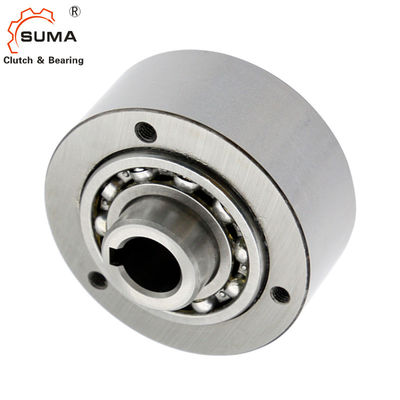

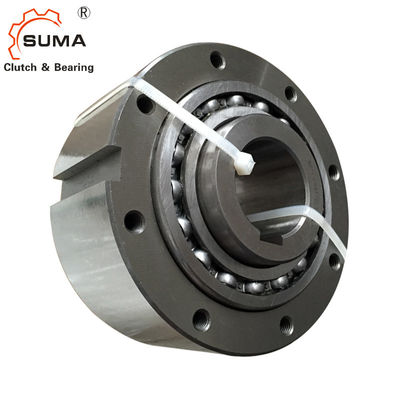

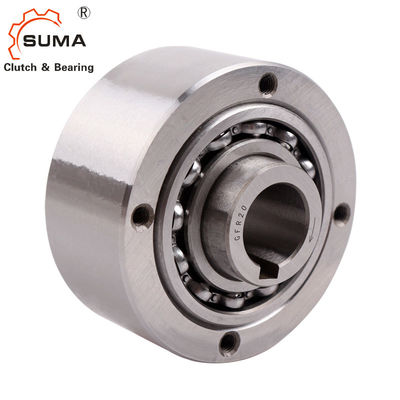

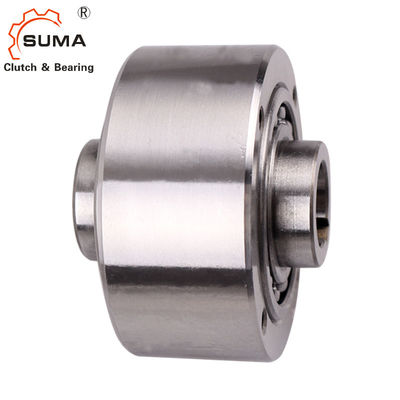

Bilder
