Nocken-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | KI164 |
Keil KI164 1Way laufen kundenspezifische tragende Herstellung frei
Eigenschaften

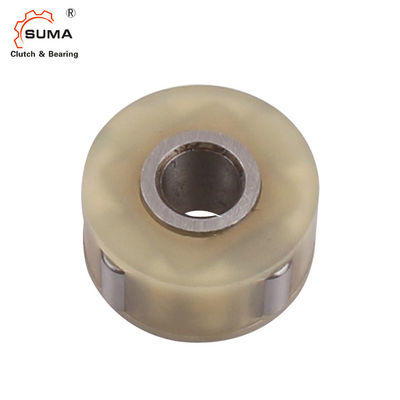

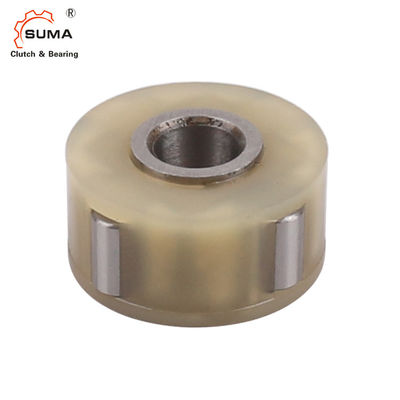

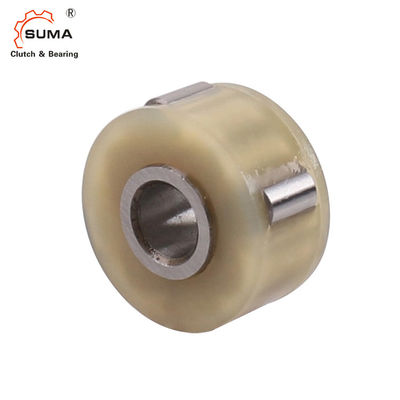

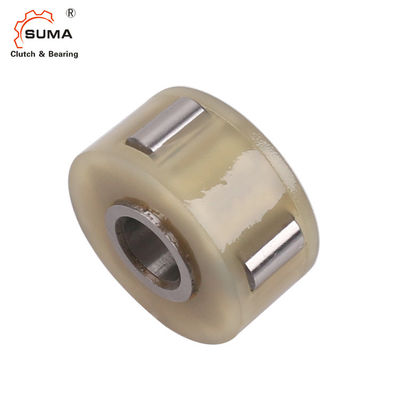

Art KI ist eine Rollenart freilaufen. Es ist eine Versammlung, die von einem Innenring und von Rollen gepasst werden in einen Polyamidkäfig enthält. Diese Art der Einheit kann nicht abgebaut werden. Sie ist für kleine Mechanismen in der Büroeinrichtung oder Verpackmaschinen bestimmt, innerhalb der Gänge oder der Zufuhr angebracht zu werden
Rollen.
Der innere Durchmesser der Gang- oder Zufuhrrolle wird als der Außenring benutzt. Zusätzliches Lagergestell wird angefordert, und laufen Sie darf nicht Längsbelastung unterworfen werden frei; anbringend werden Beispiele auf der nächsten Seite gezeigt. Der Außenring braucht nicht verhärtet zu werden; Min. Stärke: 700 N/mm2
Die Oberflächenrauigkeit übersteigt nicht 22 CLA.Mounting auf die Welle kann zur Toleranz r6 oder zu einem Klebersitz mit einer Freigabe von 0,02 bis 0,05mm ein Einpress sein.
Sortiert 8 Millimeter und kann mit einer Keilnute oben geliefert werden. Temperaturspanne: – 40°C zu +100°C (Dauerbetrieb). Höchsttemperaturen von +120°C sind annehmbare kurz Zeiträume.
Technische Daten
| Produktname | Eine Weisen-Kupplung, die KI164 trägt |
| Modell | KI164 |
| Material | GCr15 |
| Innerer Durchmesser | 4mm |
| Außendurchmesser | 16mm |
| Stärke | 10mm |
| Drehmomentkapazität | 0.8Nm |
| Überlaufgeschwindigkeit des Innenrings | 1000r/min |
| Überlaufgeschwindigkeit des Außenrings | 8000r/min |
| Gewicht | 0.008kg |
| Struktur | Rollenart |
| Anwendung | Textilmaschine, Fans, Ventilatoren, Druckmaschine |
| Paket | Kartonieren Sie Kasten, Holzkiste oder besonders angefertigt |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union, Paypal |
| Lieferfrist | 2-4 Tage für die Probe, 7 Tage für Großauftrag |
Diamensions und Kapazitäten
|
Art |
Größe |
Innerer Durchmesser |
TKN 1) (Nanometer) |
Überlauf von Geschwindigkeit |
Außendurchmesser |
L1 (Millimeter) |
L (Millimeter) |
Gewicht |
|
|
KI |
AVW7 (Millimeter) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
AVW7 (Millimeter) |
(Kilogramm) |
||||
| 164 | 4 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,008 | |
| 165 | 5 | 0,8 | 8000 | 10000 | 16 | 10 | 9 | 0,007 | |
| 194 | 4 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,012 | |
| 195 | 5 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,011 | |
| 196 | 6 | 0,9 | 7000 | 9000 | 19 | 10 | 9 | 0,010 | |
| 268* | 8 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,023 | |
| 269* | 9 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,021 | |
| 2610* | 10 | 2,9 | 5000 | 6000 | 26 | 14 | 13 | 0,019 | |
ANMERKUNGEN
1) Maximales = 2 × T T KN
“ Beziehen Sie sich auf Auswahlseite 10 bis 13
*) kann mit einer Keilnute an LÄRM 6885,1 auch geliefert werden
2) Innenringüberschüsse
3) Außenringüberschüsse
Montage und Koppelung
