Ein Weisen-Kupplungs-Lager
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | AE50 |

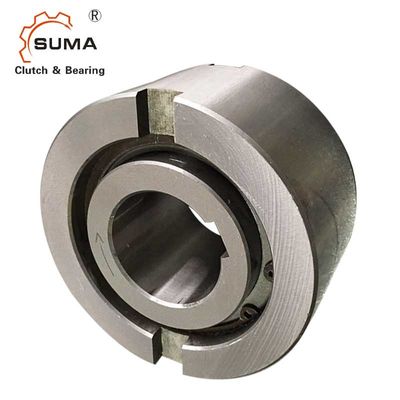

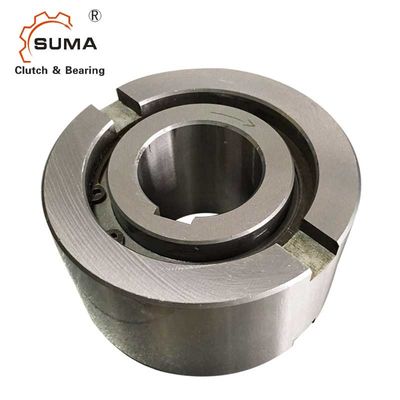

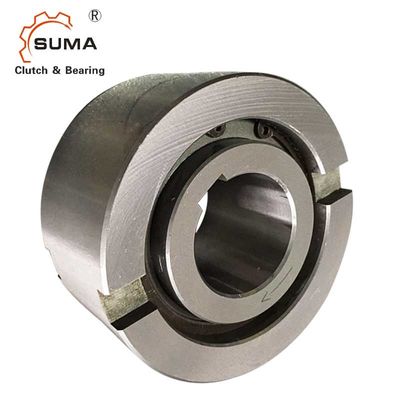

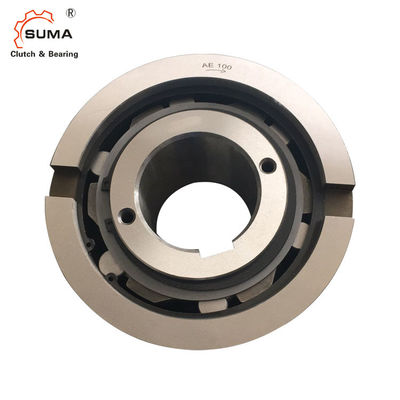

AE50 50*130*63MM ein Weisen-Richtungslager laufen Kupplung frei
Eigenschaften
Art AE ist eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Nominaler Außendurchmesser ist ein Standardkugellagermaß.
Eine typische Anordnung ist, diese Art neben einem Lager bei der gleichen Unterkunftdurchmessertoleranz zu installieren.
Der Innenring wird zur Welle befestigt. Der Außenring hat eine Toleranz h6 und sollte in eine Wohnung mit einer Toleranz K7 gepasst werden. Zusätzliche Seitenkerben stellen für positive Drehmomentübertragung zur Verfügung.
Wenn die Unterkunfttoleranz zu R6 ist, ist Gebrauch der Kerben nicht notwendig, aber die Wohnung muss genug stark sein, nicht nach Versammlung zu erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen.
Technische Daten
| Einzelteil | AE50 |
| Material | GCr15 |
| Bohrungsdurchmesser. | 50 Millimeter |
| Äußerer Durchmesser. | 130 Millimeter |
| Breite (b) | 63 Millimeter |
| Drehmomentkapazität | 2150 N.m |
| Überlauf Grenzgeschwindigkeit (Innenring) | 950 r/min |
| Überlauf Grenzgeschwindigkeit (Außenring) | 1300 r/min |
| Gewicht | 4,2 Kilogramm |
| Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
| Art | Größe | Überlauf von Geschwindigkeiten | Gewicht | Widerstanddrehmoment | |||||||||||
|
AE
|
AVW7 (Millimeter) |
TKN? 1 (Nanometer) |
Nimax 2) (min-1) |
Namax 3) (min-1) |
AVW6 (Millimeter) |
D5 (Millimeter) |
D6 (Millimeter) |
L (Millimeter) |
s (Millimeter) |
f (Millimeter) |
e (Millimeter) |
b (Millimeter) |
t (Millimeter) |
(Kilogramm) |
TR
(Ncm) |
| 12 | 17 | 3100 | 6000 | 37 | 28 | 20 | 20 | 4,5 | 0,5 | 0,8 | 6 | 3 | 0,11 | 0,7 | |
| 15 | 55 | 2300 | 5400 | 47 | 37 | 26 | 30 | 4,5 | 0,8 | 1,2 | 7 | 3,5 | 0,30 | 3,5 | |
| 20 | 146 | 2000 | 3600 | 62 | 50 | 35 | 34 | 5,5 | 0,8 | 1,2 | 8 | 3,5 | 0,55 | 8,4 | |
| 25 | 285 | 1700 | 2600 | 80 | 68 | 45 | 37 | 6,5 | 1 | 1,8 | 9 | 4 | 0,98 | 14 | |
| 30 | 500 | 1500 | 2100 | 90 | 75 | 50 | 44 | 6,2 | 1 | 1,8 | 12 | 5 | 1,50 | 23 | |
| 35 | 720 | 1300 | 1950 | 100 | 80 | 55 | 48 | 3,8 | 1 | 1,8 | 13 | 6 | 2,00 | 60 | |
| 40 | 1030 | 1200 | 1700 | 110 | 90 | 60 | 56 | 3,8 | 1,5 | 1,8 | 15 | 7 | 2,80 | 72 | |
| 45 | 1125 | 1050 | 1600 | 120 | 95 | 65 | 56 | 3,8 | 1,5 | 2,6 | 16 | 7 | 3,30 | 140 | |
| 50 | 2150 | 950 | 1300 | 130 | 110 | 75 | 63 | 5,8 | 1,5 | 2,6 | 17 | 8 | 4,20 | 180 | |
| 55 | 2675 | 850 | 1200 | 140 | 115 | 82 | 67 | 3,8 | 2 | 2,6 | 18 | 9 | 5,20 | 190 | |
| 60 | 3500 | 800 | 1100 | 150 | 125 | 90 | 78 | 7,6 | 2 | 2,6 | 18 | 9 | 6,80 | 240 | |
| 70 | 5813 | 650 | 900 | 170 | 140 | 100 | 95 | 7,6 | 2,5 | 2,6 | 20 | 9 | 10,5 | 320 | |
