| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CKF-A35110 |

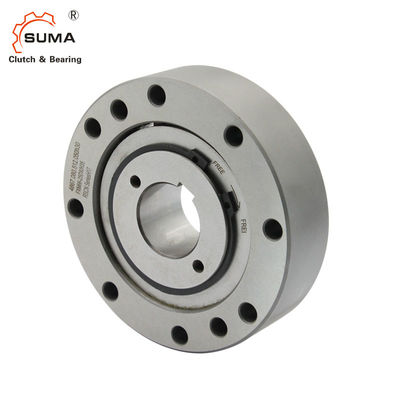

CKF-A35110 40 Millimeter 6000RPM Weisen-Kupplung des Endanschlag-Keiln-eins
Eigenschaften
CKF-A ist eine berührungsfreie Keilntyp- einsweisenkupplung. Der Innenring ist für Funktion in einer Richtung ohne Lagergestell bestimmt. Lager muss installiert sein, um das coaxiality des Innenrings und des Außenrings sicherzustellen, wenn es benutzt wird.
Wenn es verwendet wird, mit dem Ziel das Verhindern von Umkehrung, ist es, notwendig, ob die Geschwindigkeit nicht als der minimale zulässige Wert für die Überschreitung der Geschwindigkeit niedriger sein darf, wie in der Tabelle gezeigt unten zu prüfen.
Dieses Modell wird hauptsächlich benutzt, um Umkehrung unter Hochgeschwindigkeitsarbeitsbedingung zu verhindern. Es kann für Hochgeschwindigkeitsfreilaufkupplung und langsames Keil-Antriebsschaltelement auch verwendet werden.
Technische Daten
| Einzelteil | CKF-A35110 |
| Material | GCr15 |
| Bohrungsdurchmesser. | 35 Millimeter |
| Äußerer Durchmesser. | 100 Millimeter |
| Breite (b) | 40 Millimeter |
| Drehmomentkapazität | 425 N.m |
| Überlauf Grenzgeschwindigkeit (Innenring) | 6000 r/min |
| Überlauf Grenzgeschwindigkeit (Außenring) | 740 r/min |
| Gewicht | 2,1 Kilogramm |
| Paket | Kartonkasten oder als Ihre Anforderungen |
Maße und Kapazitäten
| Art | Drehmoment Nanometer |
Überlauf Begrenzte Geschwindigkeit r/min |
d [H7] | D [h7] | e [H7] | F | G | C | B | n-d1 | bn*tn | Gewicht [Kilogramm] |
||
| heraus Rennen | Innenring | |||||||||||||
| CFK-A2090 | 140 | 875 | 6000 | 20 | 90 | 66 | 78 | 36 | 35 | 35 | 25 | 6-6.6 | 6×2.8 | 1,50 |
| CFK-A2595 | 190 | 825 | 6000 | 25 | 95 | 70 | 82 | 40 | 35 | 35 | 25 | 6-6.6 | 8×3.3 | 1,60 |
| CFK-A30102 | 340 | 780 | 6000 | 30 | 102 | 75 | 87 | 45 | 40 | 40 | 30 | 6-6.6 | 8×3.3 | 1,80 |
| CFK-A35110 | 425 | 740 | 6000 | 35 | 110 | 82 | 96 | 52 | 40 | 40 | 30 | 6-6.6 | 10×3.3 | 2,10 |
| CFK-A40125 | 625 | 720 | 5000 | 40 | 125 | 92 | 108 | 62 | 40 | 40 | 30 | 8-6.6 | 12×3.3 | 2,90 |
| CFK-A45130 | 715 | 665 | 5000 | 45 | 130 | 94 | 112 | 64 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 3,10 |
| CFK-A50150 | 1120 | 610 | 4000 | 50 | 150 | 114 | 132 | 84 | 40 | 40 | 30 | 8-9.0 | 14×3.8 | 4,70 |
| CFK-A55160 | 1300 | 600 | 4000 | 55 | 160 | 116 | 138 | 86 | 45 | 45 | 34 | 8-9.0 | 16×4.3 | 5,40 |
| CFK-A60175 | 1500 | 490 | 3200 | 60 | 175 | 135 | 155 | 95 | 70 | 60 | 47 | 8-11.0 | 18×4.4 | 8,5 |
| CFK-A70190 | 2250 | 480 | 3200 | 70 | 190 | 140 | 165 | 100 | 70 | 60 | 47 | 12-11.0 | 20×4.9 | 10 |
| CFK-A80210 | 3000 | 450 | 2400 | 80 | 210 | 160 | 185 | 120 | 80 | 70 | 48 | 12-11.0 | 22×5.4 | 14 |
| CFK-A90230 | 4600 | 420 | 2400 | 90 | 230 | 180 | 206 | 140 | 90 | 80 | 67 | 12-13.5 | 25×5.4 | 19 |
| CFK-A100280 | 7600 | 455 | 2000 | 100 | 280 | 200 | 240 | 160 | 105 | 100 | 67 | 12-17.5 | 28×6.4 | 34 |
| CFK-A130320 | 13600 | 415 | 2000 | 130 | 320 | 235 | 278 | 195 | 105 | 100 | 67 | 12-17.5 | 32×7.4 | 44 |
| CFK-A150400 | 24500 | 365 | 2000 | 150 | 400 | 320 | 360 | 256 | 105 | 100 | 86 | 12-17.5 | 36×8.4 | 73 |
