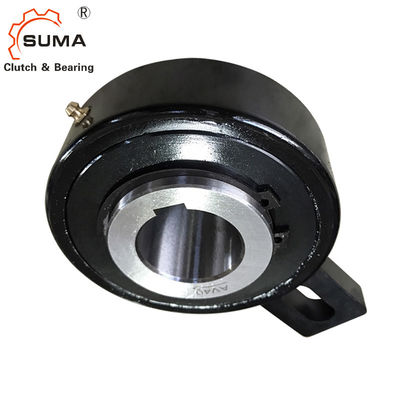

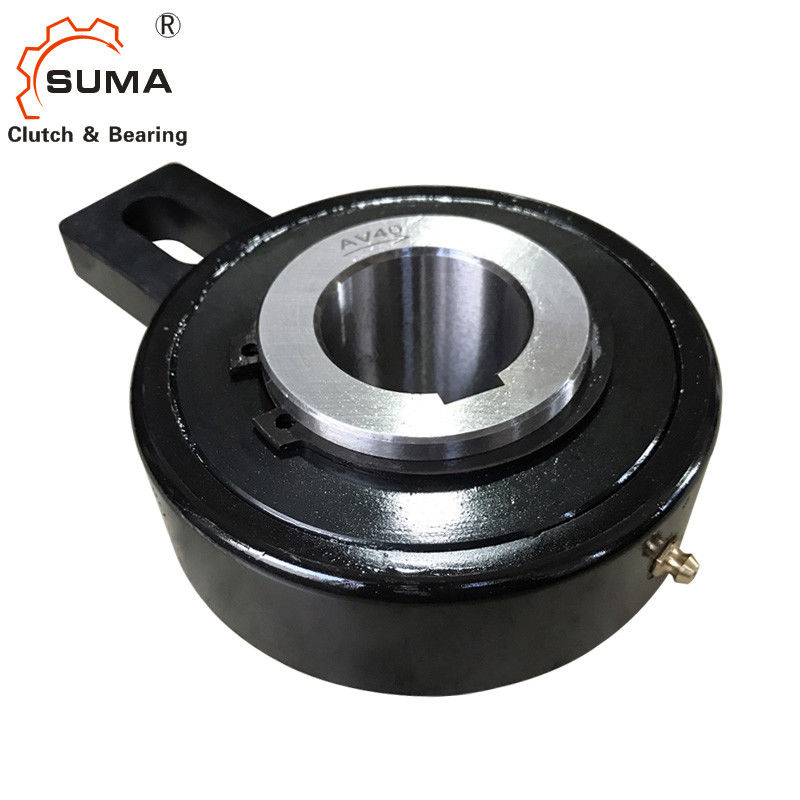

Endanschlag-Kupplungs-Lager AV55 54MM
Technische Daten
Art Handels ist eine Rollenart freilaufen. Sie ist selbstständig versiegelt, zentriert durch Gleitlager für niedrige Drehzahlen, und unter Verwendung der Schild geschützten metallischen Druckringe.
Einheit wird einfetten geschmiert geliefert, bereit, in eine horizontale oder vertikale Position zu installieren. Hauptsächlich verwendet als Endanschlag, ist die Drehmomentkapazität für einen minimalen Platzbedarf hoch. Dieser Entwurf ist für Gebrauch in der schwierigen Umwelt passend. Ein Bolzen, befestigte an eine Basisstation der Maschine und des Überschreitens
durch den Schlitz in der Speiche, stellt den Rotationshalt zur Verfügung. Radialfreigabe auf diesem Bolzen
sollte bis 1 3% der Schlitzbreite gleich sein.
Die Speiche und die Lager dürfen nicht vorgespannt werden. Der Rollenentwurf macht die Handelsart Ideal für helle indexierende Anwendungen.
Maße und Kapazitäten
| Art | Größe | TKN1) | Überlauf von Geschwindigkeit | Gewicht | Widerstanddrehmoment | ||||||||||
| Handels | dH7 | nimax | D | D2 | L 1 | L | B | F | bB11 | N | E | f | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
| 20 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 25 | 265 | 450 | 83 | 42 | 35 | 12 | 40 | 90 | 15 | 35 | 5 | 0,8 | 1,3 | 18 | |
| 30 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,5 | 130 | |
| 35 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,4 | 130 | |
| 40 | 1200 | 320 | 118 | 60 | 54 | 15 | 40 | 110 | 15 | 35 | 8 | 1 | 3,3 | 130 | |
| 45 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,5 | 240 | |
| 50 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,4 | 240 | |
| 55 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,3 | 240 | |
| 60 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5,2 | 240 | |
| 70 | 2150 | 280 | 155 | 90 | 54 | 20 | 80 | 140 | 18 | 47 | 10 | 1 | 5 | 240 | |
| 80 | 2900 | 200 | 190 | 110 | 64 | 20 | 80 | 155 | 20 | 40 | 10 | 1,5 | 8,7 | 360 | |
| 90* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 24,5 | 360 | |
| 100* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 23,5 | 360 | |
| 110* | 7125 | 150 | 260 | 160 | 90 | 25 | 120 | 220 | – | – | – | 3 | 22,5 | 360 | |
| 120* | 11000 | 130 | 300 | 180 | 110 | 30 | 140 | 260 | – | – | – | 3 | 42 | 600 | |
