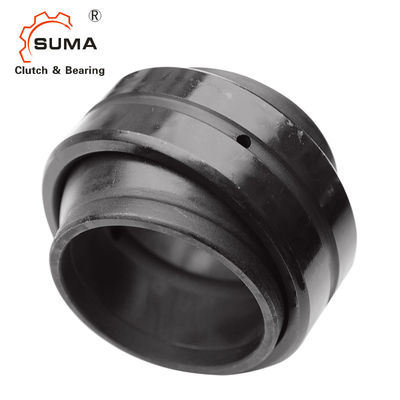

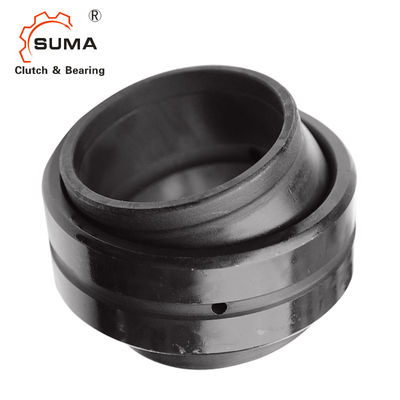

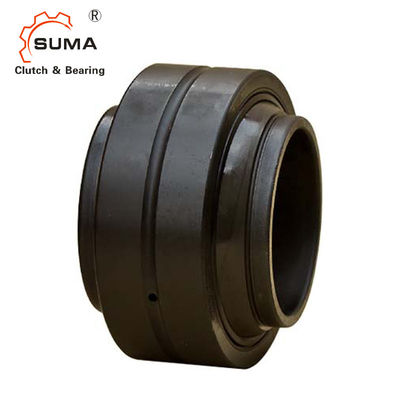

Kugelförmiges Gleitlager GEEW35ES
Eigenschaften
Keilnstart X
Integriert läuft FXM werden ausgerüstet mit Keilnstart X. frei. Der Keilnstart X wird für Endanschläge und Freilaufkupplungen verwendet, vorausgesetzt, dass in freilaufender Operation der Innenring an der hohen Geschwindigkeit sich dreht und mit Freilaufkupplungen voraussetzt, dass die treibende Operation an der niedrigen Geschwindigkeit geleitet wird. In freilaufender Operation veranlaßt die Zentrifugalkraft FC das Keil, von der äußeren Bahn wegzuheben. In diesem Funktionierenzustand laufen Sie Abnutzung-freien Arbeiten, d.h. die mit unbegrenzter Nutzungsdauer frei.
Als Reihe GE. .ES, aber mit zylinderförmigen Erweiterungen an jeder Seite, für das Tragen von Vorbereitungen, in denen die Abstandsrohre enthalten an jeder Seite des Innenrings normales sind.
Maße und Kapazitäten
Lager Zahl |
Maße (Millimeter) | Lasts-Bewertungen kN | Gewicht ≈kg |
|||||||||
d | D | B | C | d1 | DK | rs | r1s | a | Dynamisch | Statisch | ||
maximal | Minute | Minute | ≈ | |||||||||
GEEW12ES | 12 | 22 | 12 | 7 | 15,5 | 18 | 0,3 | 0,3 | 4 | 10 | 53 | 0,022 |
GEEW15ES | 15 | 26 | 15 | 9 | 18,5 | 22 | 0,3 | 0,3 | 5 | 16 | 84 | 0,031 |
GEEW16ES | 16 | 28 | 16 | 9 | 20 | 23 | 0,3 | 0,3 | 4 | 17 | 85 | 0,035 |
GEEW17ES | 17 | 30 | 17 | 10 | 21 | 25 | 0,3 | 0,3 | 7 | 21 | 106 | 0,044 |
GEEW20ES | 20 | 35 | 20 | 12 | 25 | 29 | 0,3 | 0,3 | 4 | 30 | 146 | 0,071 |
GEEW25ES | 25 | 42 | 25 | 16 | 30,5 | 35,5 | 0,6 | 0,6 | 4 | 48 | 240 | 0,131 |
GEEW30ES | 30 | 47 | 30 | 18 | 34 | 40,7 | 0,6 | 0,6 | 4 | 62 | 310 | 0,168 |
GEEW32ES | 32 | 52 | 32 | 18 | 37 | 44 | 0,6 | 1 | 4 | 65 | 328 | 0,182 |
GEEW35ES | 35 | 55 | 35 | 20 | 40 | 47 | 0,6 | 1 | 4 | 79 | 399 | 0,253 |
GEEW40ES | 40 | 62 | 40 | 22 | 46 | 53 | 0,6 | 1 | 4 | 99 | 495 | 0,338 |
GEEW45ES | 45 | 68 | 45 | 25 | 52 | 60 | 0,6 | 1 | 4 | 127 | 637 | 0,481 |
GEEW50ES | 50 | 75 | 50 | 28 | 57 | 66 | 0,6 | 1 | 4 | 156 | 780 | 0,558 |
GEEW60ES | 60 | 90 | 60 | 36 | 68 | 80 | 1 | 1 | 4 | 245 | 1220 | 1,15 |
GEEW63ES | 63 | 95 | 63 | 36 | 71,5 | 83 | 1 | 1 | 4 | 253 | 1260 | 1,25 |
GEEW70ES | 70 | 105 | 70 | 40 | 78 | 92 | 1 | 1 | 4 | 313 | 1560 | 1,71 |
GEEW80ES | 80 | 120 | 80 | 45 | 91 | 105 | 1 | 1 | 4 | 400 | 2000 | 2,39 |
GEEW90ES | 90 | 130 | 90 | 50 | 99 | 115 | 1 | 1 | 4 | 488 | 2440 | 3,21 |
GEEW100ES | 100 | 150 | 100 | 55 | 113 | 130 | 1 | 1 | 4 | 607 | 3030 | 4,79 |
GEEW110ES | 110 | 160 | 110 | 55 | 124 | 140 | 1 | 1 | 4 | 654 | 3270 | 5,78 |
GEEW125ES | 125 | 180 | 125 | 70 | 138 | 160 | 1 | 1 | 4 | 950 | 4750 | 8,49 |
GEEW160ES | 160 | 230 | 160 | 80 | 177 | 200 | 1 | 1 | 4 | 1360 | 6800 | 16,5 |
GEEW200ES | 200 | 290 | 200 | 100 | 221 | 250 | 1,1 | 1,1 | 4 | 2120 | 10600 | 32,1 |
GEEW250ES | 250 | 400 | 250 | 120 | 317 | 350 | 1,1 | 1,1 | 4 | 3750 | 17800 | 99,1 |
GEEW320ES | 320 | 520 | 320 | 160 | 405 | 450 | 1,1 | 1,1 | 4 | 6200 | 30500 | 225 |
