Weisen-Nadel-Lager HF eine HF-Reihen-HF0812 eins Weisen-Nadel Bearing.pdf
Technische Daten von Nadel-Lagern der Weisen-HF0812 eins

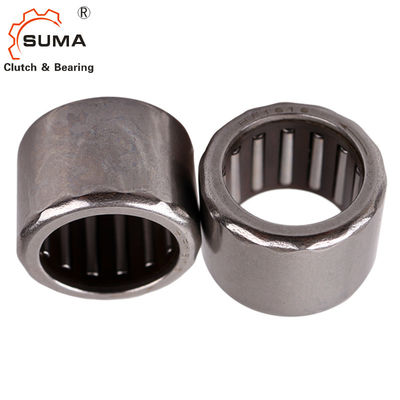

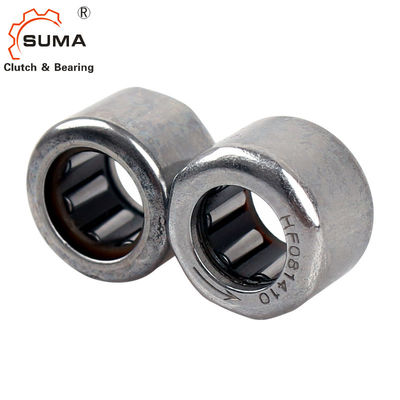

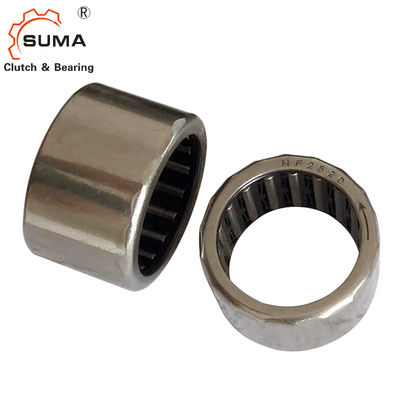

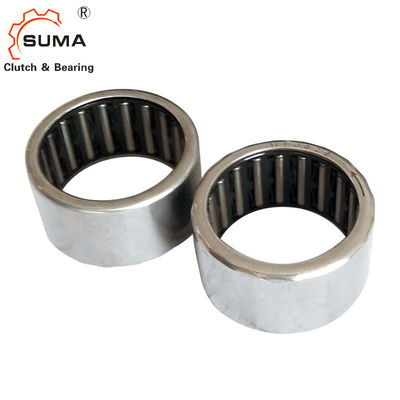

Weisen-Nadel-Lager HF-Reihen-eine
Außenring-Material: ST14
Nadel-Material: GCr15
Innerer Bohrbereich: 3-35mm
Äußerer Bohrbereich: 6.5-42mm
Höhen-Strecke: 6-20mm
Drehmoment-Strecke: 0.2-121Nm
Paket: Rollensatz + Karton-Kasten
Maße und Kapazitäten von Nadel-Lagern der Weisen-HF0812 eins
Wellen-Durchmesser. | Tragen von Bezeichnung | Masse | Maße | Zulässiges Drehmoment | Grenzgeschwindigkeit | ||||
FW | D | C | Drehende Welle Min-1 | Drehender Außenring Min-1 | |||||
Millimeter | Plastikfrühlinge | Stahlfrühlinge | g | Millimeter | Nanometer | U/min | U/min | ||
3 | HF0306KF | 0,9 | 3 | 6,5 | 6 | 0,2 | 36000 | 7000 | |
4 | HF0406KF | -- | 1 | 4 | 8 | 6 | 0,34 | 34000 | 8000 |
HF0406KFR | -- | 1 | 4 | 8 | 6 | 0,1 | 34000 | 8000 | |
6 | HF0608KF | 2,8 | 6 | 10 | 8 | 1,5 | 20000 | 11000 | |
HF0612KF | HF0612 | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF0612KFR | HF0612R | 3 | 6 | 10 | 12 | 1,76 | 23000 | 13000 | |
HF061210 | 3,5 | 6 | 12 | 10 | 3 | 20000 | 13000 | ||
8 | HF0812KF | HF0812 | 3,5 | 8 | 12 | 12 | 3,15 | 17000 | 12000 |
HF0812KFR | HF0812R | 3,5 | 8 | 12 | 12 | 4 | 17000 | 12000 | |
-- | HF061210 | 3,2 | 8 | 12 | 10 | 3 | 16000 | 12000 | |
-- | HF081410 | 3,6 | 8 | 14 | 10 | 4,6 | 15000 | 11000 | |
-- | HF081610 | 4,1 | 8 | 16 | 10 | 5,5 | 15000 | 11000 | |
-- | HF081412 | 4 | 8 | 14 | 12 | 5 | 16000 | 12000 | |
10 | HF1012KF | HF1012 | 4 | 10 | 14 | 12 | 5,3 | 14000 | 11000 |
HF1012KFR | HF1012R | 4 | 10 | 14 | 12 | 1,5 | 14000 | 11000 | |
12 | -- | HF1216 | 11 | 12 | 18 | 16 | 12,2 | 11000 | 8000 |
14 | -- | HF1416 | 13 | 14 | 20 | 16 | 17,3 | 9500 | 8000 |
16 | -- | HF1616 | 14 | 16 | 22 | 16 | 20,5 | 8500 | 7500 |
18 | -- | HF1816 | 16 | 18 | 24 | 16 | 24,1 | 7500 | 7500 |
20 | -- | HF2016 | 17 | 20 | 26 | 16 | 28,5 | 7000 | 6500 |
25 | -- | HF2520 | 30 | 25 | 32 | 20 | 66 | 5500 | 5500 |
30 | -- | HF3020 | 36 | 30 | 37 | 20 | 90 | 4500 | 4500 |
35 | -- | HF3520 | 40 | 35 | 42 | 20 | 121 | 3900 | 3900 |
