| Herkunftsort: | China |
|---|---|
| Markenname: | SUMA |
| Zertifizierung: | ISO SGS |
| Modellnummer: | AS20 NSS20 |
| Min Bestellmenge: | 1 |
| Preis: | USD8-USD10 PER PIECE |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | 5 Tage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 1000pcs pro Monat |
| Produktname: | Rollen-Kupplung, die AS20 NSS20 trägt | Material: | Wälzlagerstahl GCr15 |
|---|---|---|---|
| Drehmoment-Kapazität: | 40NM | Umdrehungsgeschwindigkeit: | 3300rpm |
| STÜCKGEWICHT: | 0.12kg | Garantie: | 1-jährig |
| GRÖSSE: | 20*47*14MM | Soem: | nehmen Sie an |
| Markieren: | Rollenlager der Weisen-NSS20 eins,Rollenlager der Weisen-GCr15 eins,Nadel-Lager der Weisen-GCr15 eins |
||

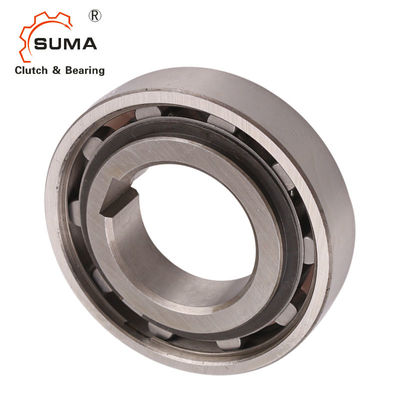

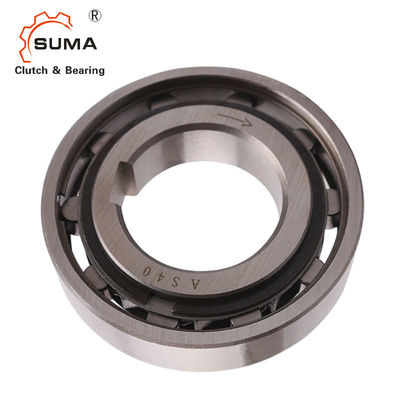

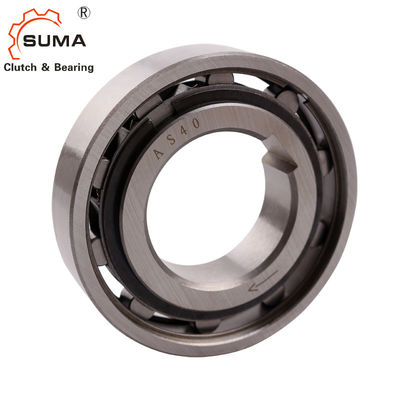

Weisen-Rollenlager AS20 NSS20 eins
Eigenschaften
Art ist SO eine Rollenart freilaufen das gestützte Nichtlager. Lager werden angefordert, um die axialen und Radiallasten zu stützen. Schmierung und Dichtung müssen von der Installation auch zur Verfügung gestellt werden. Außerhalb der Maße sind die selben wie Reihen 62… Kugellager nominal.
Eine typische Anordnung ist, diese Art neben einem Lager der Reihe 62 innerhalb der gleichen Standorttoleranzen, wie gezeigt auf die nächste Seite zu installieren. Der Innenring wird zur Welle befestigt (ausgenommen 6 Millimeter-Bohrung).
Der Außenring hat eine positive Toleranz r6, zum ein Einpress in einer Wohnung H7 zu geben. Die äußere Wohnung muss genug stark sein
Zu nicht nach Versammlung erweitern. Dieser Entwurf kann eine axiale Versetzung von innerem und Außenring von ± S/2. annehmen.
Technische Daten
| Produktname | Ein Weisenrollen-Kupplungslager |
| Modell | AS20 |
| Material | GCr15 |
| Drehmomentkapazität | 40Nm |
| Innerer Durchmesser | 20mm |
| Außendurchmesser | 47mm |
| Stärke | 14mm |
| Gewicht | 0.12kg |
| Paket | Karton-Kasten/Holzkiste, Flaschenzug, usw. |
| Zahlungsbedingungen | TT. L/C, D/A, D/P, Western Union |
| Lieferfrist | 2-4 Tage für die Probe, 7 Tage für Großauftrag |
Maße und Kapazitäten
| Art | Größe |
TKN1) |
Überlauf von Geschwindigkeiten |
Gewicht
|
Widerstanddrehmoment | |||||||
| AS (NSS) | dH7 | nimax2) | namax3) | Dr6 | D5 | L | s | e | f | TR | ||
| [Millimeter] | [Nanometer] | [min-1] | [min-1] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Millimeter] | [Kilogramm] | [Ncm] | |
| 6 | 2,1 | 5000 | 7500 | 19 | 15,8 | 6 | 0,3 | 0,6 | 0,3 | 0,01 | 0,18 | |
| 8 | 3,8 | 4300 | 6500 | 24 | 20 | 8 | 1,3 | 0,6 | 0,6 | 0,02 | 0,24 | |
| 10 | 6,8 | 3500 | 5200 | 30 | 25,9 | 9 | 1,3 | 0,6 | 0,6 | 0,03 | 0,36 | |
| 12 | 13 | 3200 | 4800 | 32 | 28 | 10 | 1,3 | 0,6 | 0,6 | 0,04 | 0,48 | |
| 15 | 14 | 2800 | 4300 | 35 | 31 | 11 | 1,4 | 0,6 | 0,6 | 0,05 | 0,7 | |
| 20 | 40 | 2200 | 3300 | 47 | 40 | 14 | 2,4 | 0,8 | 0,8 | 0,12 | 1,4 | |
| 25 | 56 | 1900 | 2900 | 52 | 45,9 | 15 | 2,4 | 0,8 | 0,8 | 0,14 | 2,4 | |
| 30 | 90 | 1600 | 2400 | 62 | 55 | 16 | 2,4 | 0,8 | 1 | 0,22 | 7,8 | |
| 35 | 143 | 1300 | 2000 | 72 | 64 | 17 | 2,5 | 0,8 | 1 | 0,31 | 9 | |
| 40 | 185 | 1200 | 1800 | 80 | 72 | 18 | 2,5 | 0,8 | 1 | 0,39 | 10 | |
| 45 | 218 | 1000 | 1600 | 85 | 77 | 19 | 2,5 | 1,2 | 1 | 0,44 | 11 | |
| 50 | 230 | 950 | 1500 | 90 | 82 | 20 | 2,5 | 1,2 | 1 | 0,49 | 13 | |
| 55 | 308 | 800 | 1300 | 100 | 90 | 21 | 2,5 | 1,2 | 1 | 0,66 | 14 | |
| 60 | 508 | 700 | 1100 | 110 | 100 | 22 | 2,5 | 1,2 | 1,5 | 0,81 | 26 | |
| 80 | 1063 | 600 | 900 | 140 | 128 | 26 | 2,5 | 1,2 | 1,5 | 1,41 | 58 | |
ANMERKUNGEN:
AS6 ohne Keilnute. ØD = -0-0,009
Keilnute AS8-12 zu LÄRM 6885,1.
Andere Größen zu LÄRM 6885,3
1) maximales = 2 × T T KN
2) Innenringüberschüsse
3) Außenringüberschüsse
Einbauabmessungen sind zu Kugellager-Reihe 62 identisch
Befestigung des Beispiels
