Bolzen-Art Abtastrolle
>
|
| Herkunftsort | China |
| Markenname | SUMA |
| Zertifizierung | ISO SGS |
| Modellnummer | CFH-1-S |

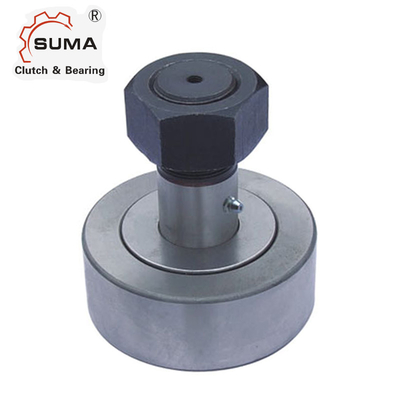

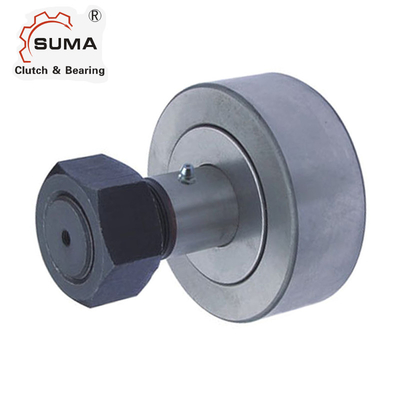

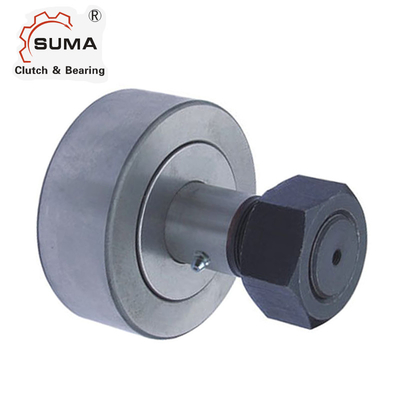

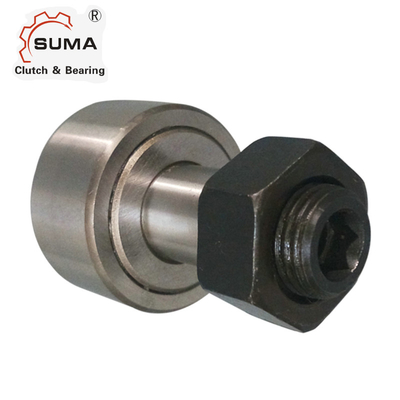

Hochleistungs-CFH-1-S Bolzen-Art Abtastrolle CFH- u. CFH-Sreihen-
Eigenschaften
Die typischen Funktionen einer Abtastrolle sind, Antifriktionsunterstützung der linearen Bewegung zu gewähren oder der Oberfläche eines Nockens zu folgen.
SUMA Stud Cam Follower war entworfen, um den zeitweiligen Schock-, Laden- und Präzisionsanforderungen zu widerstehen, die mit diesen Anwendungen verbunden sind.
Anwendung:
| Nahrung und Getränk | Packmaschine | EinheitsMaterialtransport |
| Selbstanlagen | Erdölbohrung | Stahlwerke |
| Texitiles/Druck | Automatisierungsausrüstung | Werkzeugmaschinen |
Technische Daten
Maße und Kapazitäten
| INSEALED BRG. NEIN |
INSEALED BRG. NEIN |
ROLLE Durchmesser (RD) |
ROLLE BREITE (W) |
BOLZEN Durchmesser (Sd) |
BOLZEN LÄNGE (SL) |
Min. FADEN LÄNGE (Zeitlimit) |
GELDSTRAFE FADEN |
SCHMIERLOCH | WOHNUNG Durchmesser +.0002 -.0003 |
RRCOM. CL AMPING DREHMOMENT Lbs. IN |
Max STATISCH KAPAZITÄT Lbs. |
BASIC Dyn. BEWERTUNG Lbs. |
|
| LOCH MITTE (HC) |
LOCH DURCHMESSER (HD) |
||||||||||||
| CFH-1/2 | CFH-1/2-S | 0,500 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-9/16 | CFH-9/16-S | 0,5625 | 0,375 | 0,250 | 5/8 | 1/4 | 1/4-28 | .2503 | 35 | 1580 | 680 | ||
| CFH-5/8 | CFH-5/8-S | 0,625 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-11/16 | CFH-11/16-S | 0,6875 | 0,4375 | 0,3125 | 3/4 | 5/16 | 5/16-24 | .3128 | 90 | 2480 | 955 | ||
| CFH-3/4 | CFH-3/4-S | 0,750 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-7/8 | CFH-7/8-S | 0,875 | 0,500 | 0,4375 | 7/8 | 3/8 | 7/16-20 | 1/4 | 3/32 | .4378 | 250 | 4130 | 1660 |
| CFH-1 | CFH-1-S | 1,000 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/8 | CFH-1 1/8-S | 1,1250 | 0,625 | 0,625 | 1 | 1/2 | 5/8-18 | 1/4 | 3/32 | .6253 | 650 | 6120 | 2225 |
| CFH-1 1/4 | CFH-1 1/4-S | 1,250 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 3/8 | CFH-1 3/8-S | 1,375 | 0,750 | 0,750 | 1 1/4 | 5/8 | 3/4-16 | 5/16 | 3/32 | .7503 | 1250 | 8500 | 3930 |
| CFH-1 1/2 | CFH-1 1/2-S | 1,500 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 5/8 | CFH-1 5/8-S | 1,625 | 0,875 | 0,875 | 1 1/2 | 3/4 | 7/8-14 | 3/8 | 3/32 | .8753 | 1500 | 11280 | 4840 |
| CFH-1 3/4 | CFH-1 3/4-S | 1,750 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-1 7/8 | CFH-1 7/8-S | 1,875 | 1,000 | 1,000 | 1 3/4 | 7/8 | 1-14 | 7/16 | 3/32 | 1,0003 | 2250 | 15840 | 6385 |
| CFH-2 | CFH-2-S | 2,000 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
| CFH-2 1/4 | CFH-2 1/4-S | 2,250 | 1,125 | 1,125 | 2 | 1 | 1 1/8-12 | 1/2 | 1/8 | 1,1253 | 2800 | 21140 | 8090 |
| CFH-2 1/2 | CFH-2 1/2-S | 2,500 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
| CFH-2 3/4 | CFH-2 3/4-S | 2,750 | 1,250 | 1,250 | 2 1/4 | 1 1/8 | 1 1/4-12 | 9/16 | 1/8 | 1,2503 | 3450 | 32900 | 11720 |
| CFH-3 | CFH-3-S | 3,000 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
| CFH-3 1/4 | CFH-3 1/4-S | 3,250 | 1,500 | 1,500 | 2 1/2 | 1 1/4 | 1 1/2-12 | 5/8 | 1/8 | 1,5003 | 5000 | 49820 | 15720 |
| CFH-3 1/2 | CFH-3 1/2-S | 3,500 | 1,750 | 1,750 | 2 3/4 | 1 3/8 | 1 3/4-12 | 11/16 | 1/8 | 1,7503 | 5000 | 63250 | 22800 |
| CFH-4 | CFH-4-S | 4,000 | 2,000 | 2,000 | 3 1/2 | 1 1/2 | 2-12 | 3/4 | 1/8 | 2,0003 | 5000 | 89540 | 29985 |
| CFH-5-S | 5,000 | 2,750 | 2,500 | 5 1/16 | 2 9/16 | 2 1/2-12 | 7/8 | 3/16 | 2,5003 | 5000 | 135900 | 46575 | |
| CFH-6-S | 6,000 | 3,250 | 3,000 | 6 | 3 | 3-12 | 1 | 3/16 | 3,0003 | 5000 | 160900 | 60000 | |
| CFH-7-S | 7,000 | 3,750 | 3,500 | 7 11/16 | 4 1/8 | 3 1/2-4 | 1 1/4 | 3/16 | 3,5003 | 5000 | 213860 | 75380 | |
